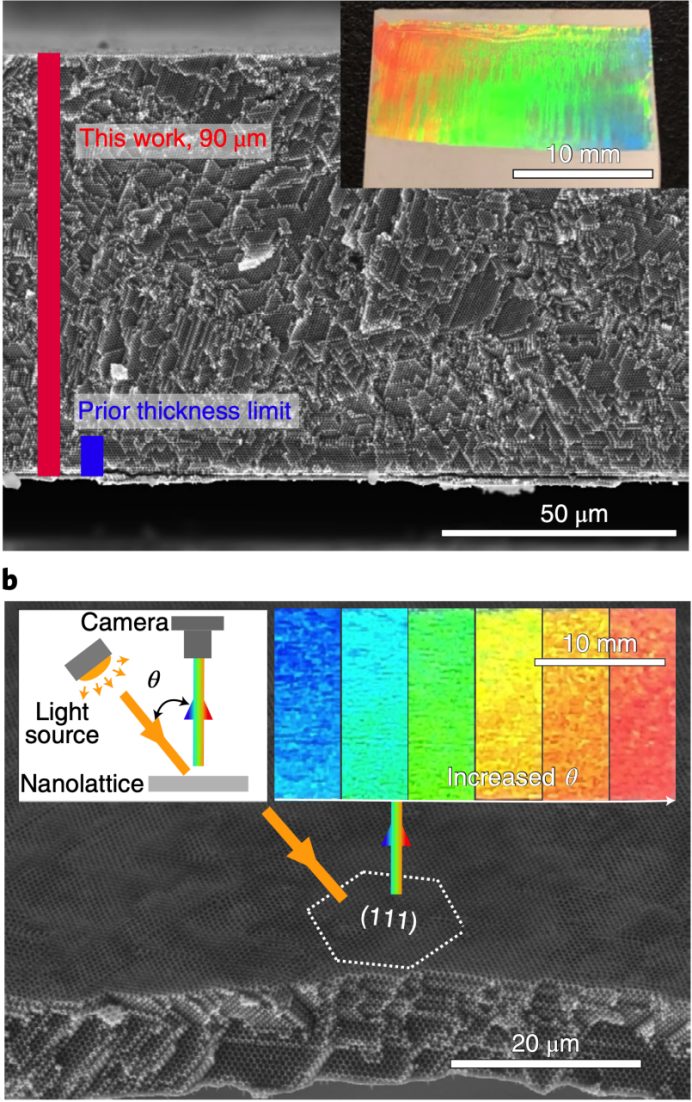

强而轻的多孔材料在工业中广泛应用,但制造过程中控制其物理和化学结构的困难限制了它们的力学性能。纳米晶格是具有纳米级特征的多孔材料,有望使用基于尺寸的效果克服这些限制。使用双光子聚合的3D打印是最常见的纳米晶格制造方法,但即使打印速度创下历史新高,制作20×20×0.1mm3的木桩纳米晶格也需要64天。自组装方法实现了相对快速的纳米晶格制造(fcc纳米晶格通常需要几天)。特别是,通过填补自组装胶体模板的空隙而制成的金属纳米晶格,已表现出10纳米周期性特征,类钛的抗压强度,选择性光子吸收/发射以及高温和化学稳定性。这些特性表明,纳米晶格优于具有随机孔隙结构和厚支柱或壁的传统多孔金属。然而,自组装的模板容易受到密集的裂缝的影响,当填充材料时,这些裂缝形成倒裂纹结构,将样品分为小的纳米晶格结构域,导致应力浓度,阻断流体/气体输送,并增加光学散射。虽然许多研究集中在制备自组装纳米晶格,还有一些尝试消除倒裂纹,但没有一种自组装制备方法能够产生没有倒裂纹的大面积金属纳米点阵。宾夕法尼亚大学的Zhimin Jiang和James H. Pikul在Nature Materials上发表研究成果,通过电化学自组装的方法实现了厘米级的无裂纹的高强度的金属纳米晶格。该方法可用于制造具有100纳米周期特征和30纳米晶粒尺寸的厘米级多功能金属纳米晶格,与之前的纳米晶格相比,无裂面积增加了2万倍,加载方向的单元数量增加了1000倍。这些纳米晶格在1.12%的应变下具有257兆帕的拉伸强度,密度为2.67 g cm-3,是任何尺度上相对密度相同的最强多孔金属的2.6倍。作者通过保持湿模板和利用静电力帮助金属电沉积进入模板来消除自组装过程中的裂缝。由此产生的镍纳米晶格具有优异的光子着色性,并接近其宏观理论抗拉强度。高绝对强度和低密度将使镍纳米晶格以比多孔钛小50%的体积、比多孔铁低50%的质量,以及重要的是,其他纳米晶格小十倍来取代砂岩板芯。这种消除模板裂缝并精确控制数百万单元金属纳米结构的方法将实现具有前所未有的性能的纳米点阵,并使其在传感、能量转换和力学方面的应用成为可能。
