顺磁共振波谱仪（ESR/EPR）是一种先进的物理测试仪器，主要用于检测和研究未配对（或称为“自由”）电子的磁共振光谱技术。该技术能够直接跟踪未配对电子，提供原位和无损的电子、轨道和原子核等微观尺度的信息，对于研究自由基、晶格缺陷、过渡金属和稀土金属离子以及三重态分子等现象具有重要意义。
1、强磁样品预约前，请联系项目经理确认下能不能测；
2、自由基常见捕获剂：DMPO、TEMP、TEMPO（特殊需要自行提供）；
3、测试时间说明：黑暗也算1个时间点，即光照0min的数据。1个光照时间点超过半小时，需要联系项目经理，需要另加费用。
4、光源：氙灯，300W，汞灯（300W和500W），紫外灯。氙灯是模拟太阳光，全波段的，如需特定波长的光，需要加滤波片，在预约的时候请写清楚；
5、粉末样品10-20mg以上；液体样品2ml以上；测空位的话，块体/薄膜要求2个方向3mm以内，另一个方向1cm以内；自由基在外面前处理，对块体/薄膜样品尺寸无要求；
International Journal of Minerals, Metallurgy and Materials 202330(10):2025-2035
测试需求:
用EPR法测定OVs的产生
测试解读：

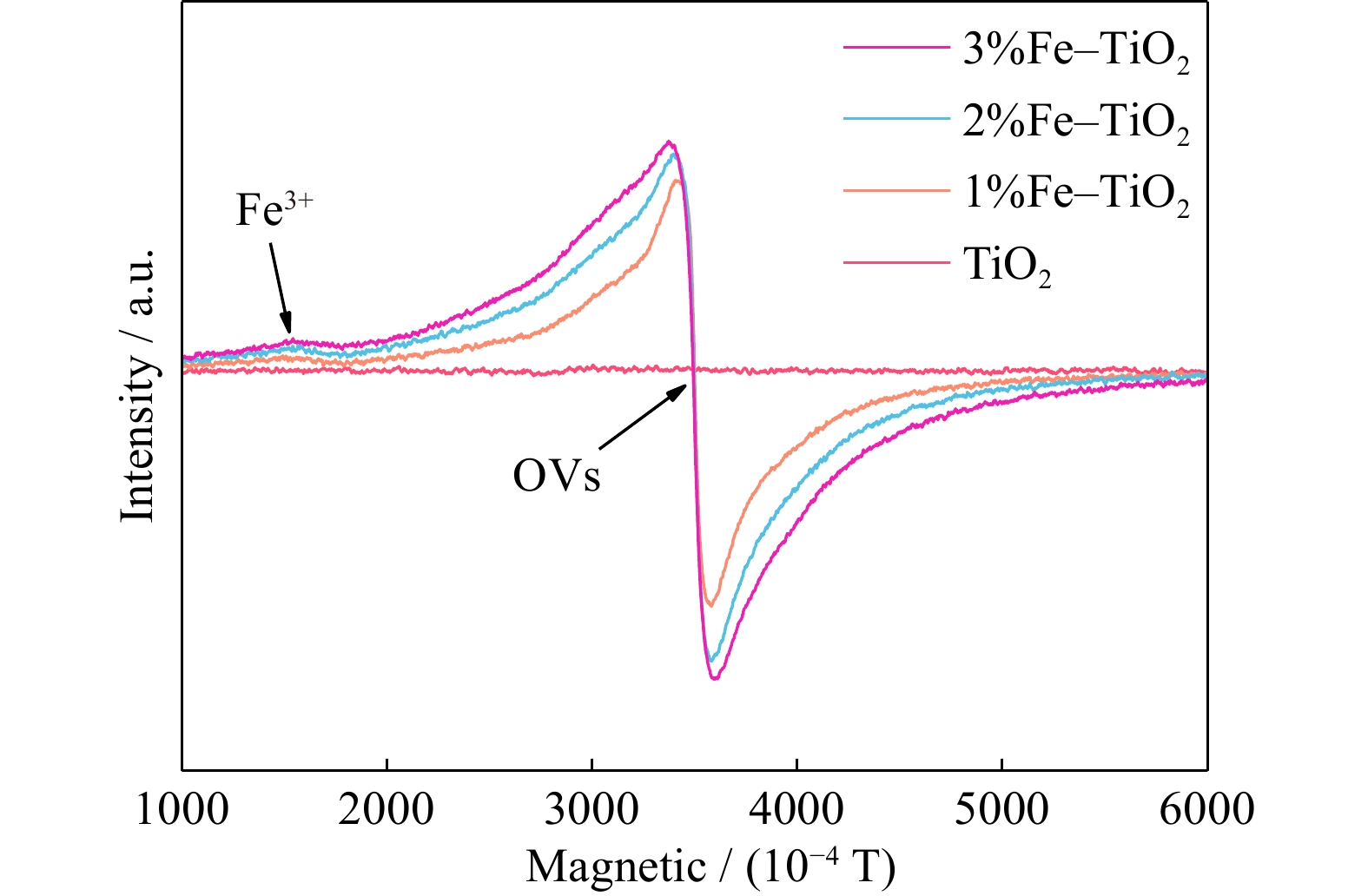

图显示Fe-Ti02样品均表现出典型的OVS信号。随着Fe3+掺杂量的增加，OVs峰强度增大。根据XRD、Raman和EPR的结果，我们可以证实Fe3+在Ti02晶格中取代掺杂可以诱导OVs的生成。简而言之，Fe-Ti02中OVs的产生可归因于电荷补偿。用价态较低的Fe3+取代Ti4+后，会产生OVs，使体系电荷中性
Q1:是否需要光照和测试时间点个数如何选择？
A:答：如果样品是光催化材料或者光照前后有明显变化的材料，就需要测黑暗和光照两个不同状态下的谱图；光照测试点数就是采集不同光照时间的点数，如果样品想观测光照条件下谱图峰形和峰强的动态变化，就可以多采集几个光照时间点的谱图；空位条件不需要光照和测试时间。
Q2:g因子是怎么得到的？
答：根据公式hv=gβH，h为普朗克常数，g为波谱分裂因子（简称g因子或g值），β为电子磁矩的自然单位，称玻尔磁子。只要H保持不变，g因子就跟着算出来了。
Q3:为什么会出现信号弱、杂峰多、氧化峰多、无信号等情况?
答：EPR和样品浓度、捕获剂浓度 、催化剂浓度、反应时间及光照时间等条件关系密切，都是可以影响信号的因素，在下单前多多查阅资料提供准确的测试信息有助于得到更好的结果。
Q4:如何从EPR谱图看出样品是单一自由基，还是多种不同自由基的混合物，或者是自由基与金属的混合?
答：如果所有的谱峰的线型线宽都一样，信号强度也一样或呈现出特定的比例关系，则可以确定是来源于一种自由基;如果不是则确定是混合谱。
Q5:对于确定是混合的情况，用什么方法可以判断哪些EPR谱峰来源于同一自由基?
答：如果几条谱峰的线型线宽都一样，信号强度也一样或呈现出特定的比例关系，则可以确定这几条峰是源于同一电子;还可以通过测量功率饱和曲线来确定谱峰来源，如果饱和曲线重合则可以确定是同一电子
Q6:持久性和瞬时性自由基的区别是什么？
答：持久性自由基类似空位，寿命长，长期存在结构中，直接测试样品就可以得到信号。而瞬时性自由基需要加捕获剂去测试，因为它寿命很短，几秒或几分钟后就消失了。
Q7:EPR现在的定量结果是相对定量，还是绝对定量？
答：现在最新的布鲁克仪器的定量都是绝对定量，而相对定量的准确性不高，其次找合适的标准品也很难。
Q8:温度怎么影响EPR信号（空位、自由基），低温、室温、高温怎么选择？
答：自由基不建议做高温或低温，低温会使溶液冻结，高温可能会破坏捕获剂；空位的话高低温可能会有正向影响，也会有负面影响，可能会使信号变强，或者变弱，具体还是要看材料。
