电子背散射衍射(Electron Backscatter Diffraction,EBSD)技术中,极图(Pole Figure,PF)与反极图(Inverse Pole Figure,IPF)作为两种核心的晶体学取向表征工具,可用于直观呈现材料中晶粒的空间取向分布与择优取向(织构)。二者均为“晶体学方向与样品宏观方向的映射关系”,只是视角相反,是材料织构分析的基础方法。本文详细介绍极图与反极图的定义及如何理解二者内含信息。
定义
极图(Pole Figure,PF):
以样品宏观坐标(样品轧制方向RD、表面法向ND、横向TD)为固定参考系,将晶粒的某一特定的晶体学方向的空间取向{hkl},投影到包含样品坐标系方向的极射赤面投影图。简单来说,以ND方向为Z轴(原点),RD方向为X轴,TD方向为Y轴,多数晶粒以取向落在RD方向时,X轴方向上的落点越密集,则说明X方向上存在择优取向。
反极图(Inverse Pole Figure,IPF):
以晶体学坐标系的为固定参考系,将所有晶粒中某一特定宏观方向的空间取向,投影到晶体学的二维截面图形。简单来说,反极图固定某一样品宏观取向(如轧制方向RD),观察晶体学坐标系的分布,若指向越集中于某一方向(如方向),则说明该宏观方向上存在择优取向。

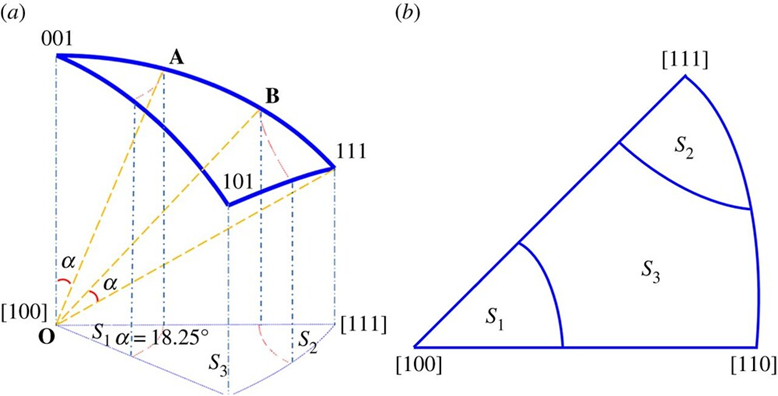

图1 反极图IPF:(a)构建示意图;(b)分区示意图,S1代表[100]区域、S2代表[111]、其余位置S3代表[110]区域
(DOI:10.1098/rspa.2017.0604)
如何看极图与反极图?
极图以ND方向为原点,RD与TD方向分别为横与纵轴的二维投影图,其中具有颜色各异的斑点,反映了晶粒的某个特定晶向在样品方向上的分布情况。
1、观察图形对称性:若极图内均为呈现对称分布的圆形斑点,则说明样品具备对称特性。(轧制板材通常具备正交对称性)
2、观察颜色深浅:常见的极图通常以颜色为标尺,若极图的某个区域上颜色越红/等高线密集/数值越高,则代表越多晶粒的某个特定晶向集中在该样品方向上。相反,颜色越蓝/越平坦的区域,则代表该样品方向几乎没有晶粒的某个晶向分布。

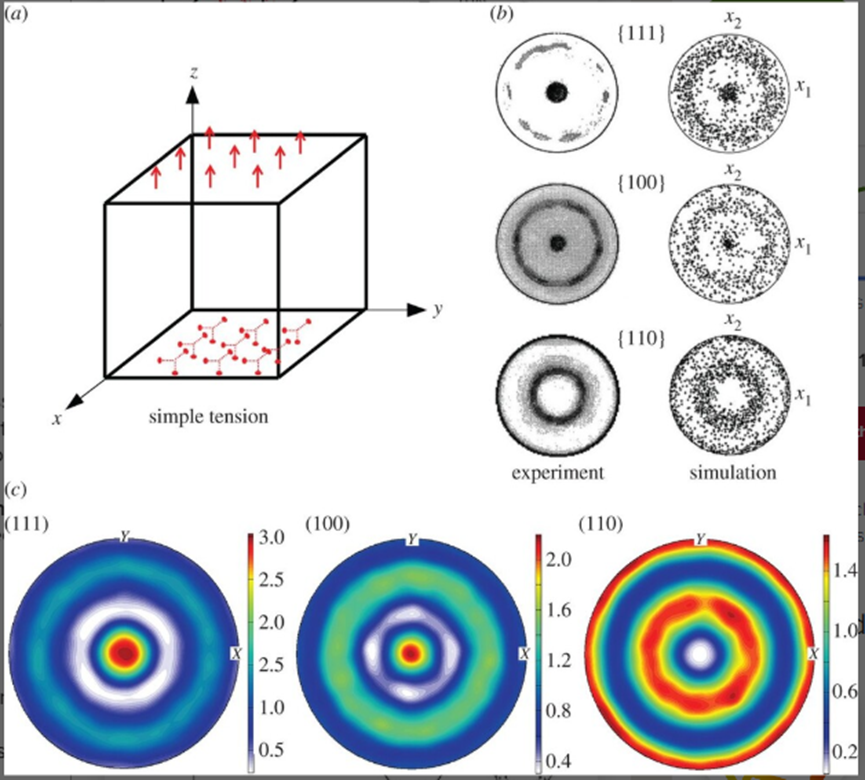

图2 样品(a)拉伸处理示意;(b,c)各极图的模拟结果与实验结果
(DOI:10.1098/rspa.2017.0604)
反极图通常是三个最重要晶向的的标准三角形(以立方晶系为例,、、),其反映了某个样品方向上的晶粒分布情况,其在某个区域颜色越深,代表越多晶粒的特定晶向平行于您的样品方向,比如在X方向上的极点存在富集情况,则说明晶粒的取向平行于X方向。

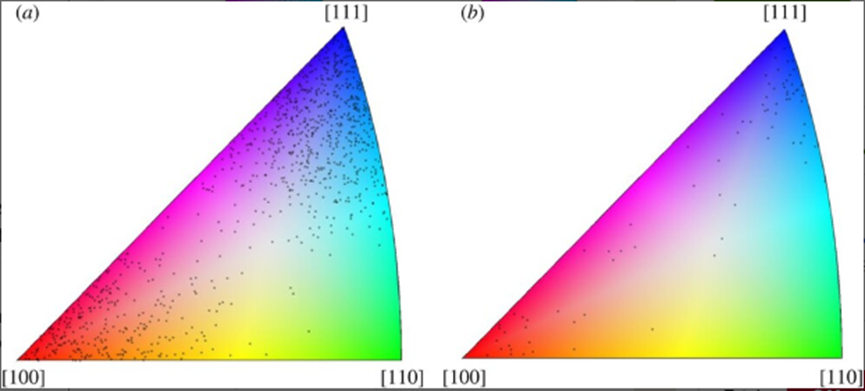

图3 反极图示意图:(a)模拟数据;(b)实验数据
(DOI:10.1098/rspa.2017.0604)
如何快速理解?
以在《Journal of Alloys and Compounds》的Dual-scale nanoprecipitates achieve superior strength-ductility-conductivity in copper alloys prepared by laser powder bed fusion为例:图4 (a1)为反极图(IPF),在XY平面上存在多数取向的红色区域与取向的蓝色区域,且微观形貌呈现等轴晶与柱状晶交替分布。图 4(a3)给出了XY与XZ平面的{100},{110},{111}极图(PF),在XY平面的{110}极图中,中心位置有个对称的红点,说明存在平行于Z方向的取向织构。

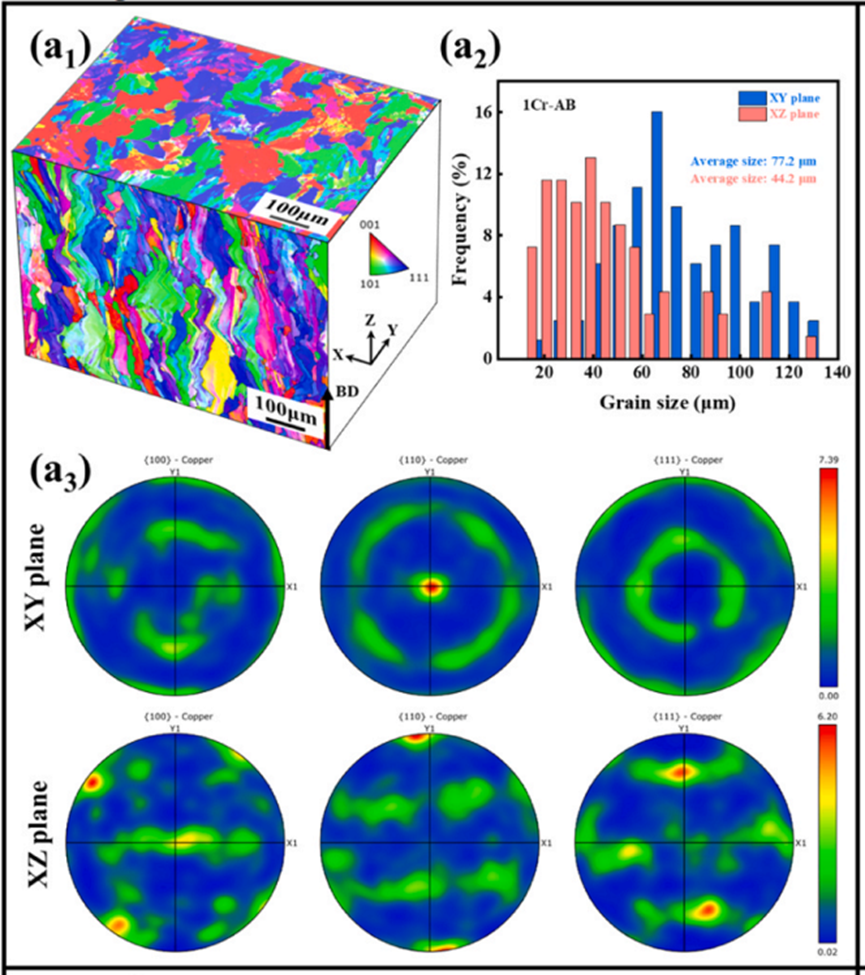

图4 1Cr-AB的EBSD结果:(a1)反极图,(a2)晶粒分布直方图与(a3)极图
(DOI:10.1016/j.jallcom.2025.184115)
图5展示了样本的极图(PF)和反极图(IPF)。图 5(a,c,e)显示了WAAM的织构强度达到 25.87,而LHAM降低至 16.08。经过热处理(HT)后,LHAM-HT样品织构强度进一步降至 7.34,表明热处理有助于改善样品的机械性能。相应的反极图(图5(b,d,e))显示未经处理的WAAM与LHAM样品,均存在明显的取向织构。经过热处理后,LHAM-HT样品的织构强度降低与取向有均一化的趋势,说明热处理有助于样品趋于各向同性。

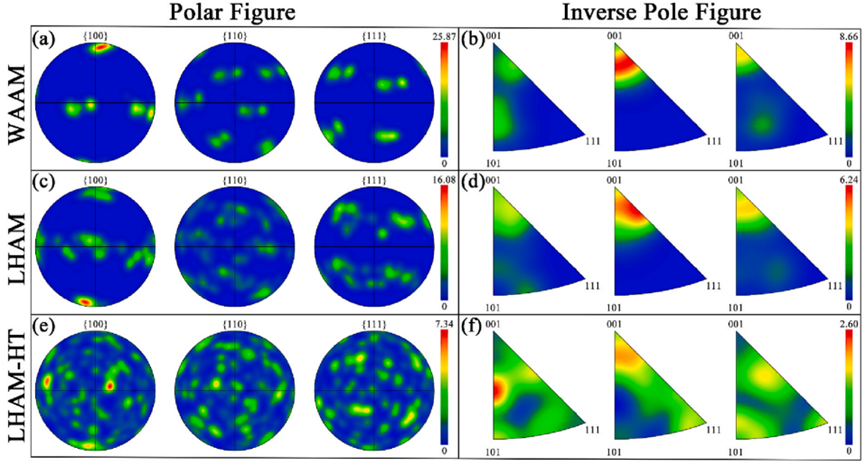

图5 镍基高温合金的极图与反极图:(a)(b) WAAM;(c)(d) LHAM;(e)(f)LHAM-HT
(DOI:10.1016/j.jmrt.2025.02.039)
