XRD精修如何判断好坏？

说明：本文华算科技主要介绍了XRD中Rietveld精修的定义、核心评估指标、重要性以及精修质量的评估方法。阐述了R因子系列、拟合优度、结构特异性指标等评估指标的计算方法和可接受范围，并强调了XRD精修的重要性。同时，还介绍了通过残差图和物理化学合理性评估精修质量的方法。

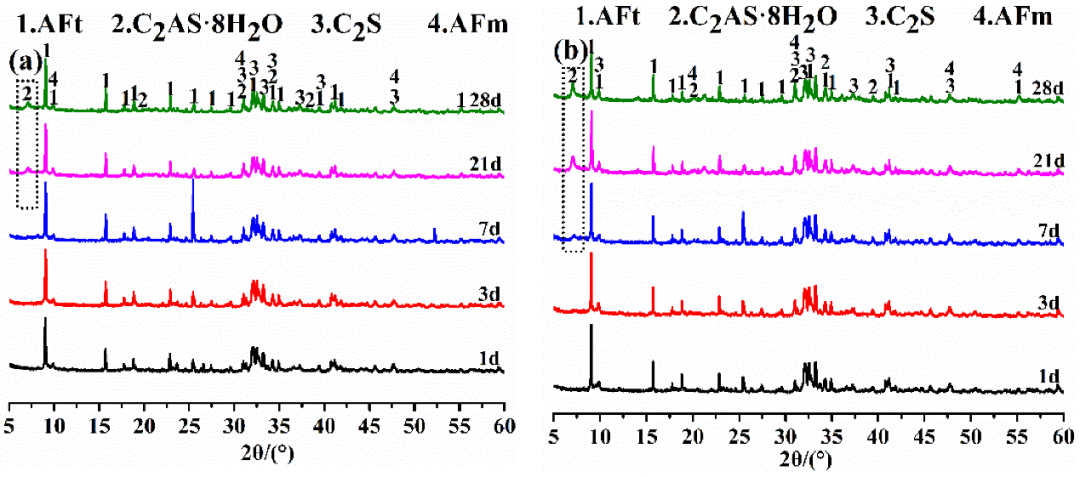

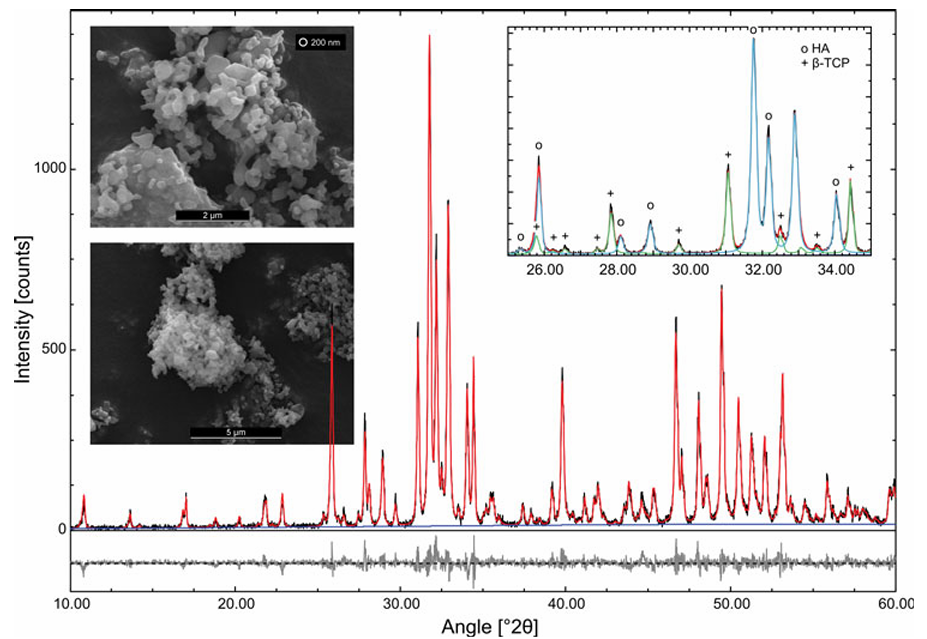

Rietveld精修是一种基于粉末衍射数据的全谱拟合技术，通过最小化实验图谱与理论计算图谱之间的差异，精确提取晶体结构参数如晶格常数、原子坐标、占位率、热振动参数等和微结构信息如晶粒尺寸、微观应变。

DOI: 10.1039/c7ra10438c

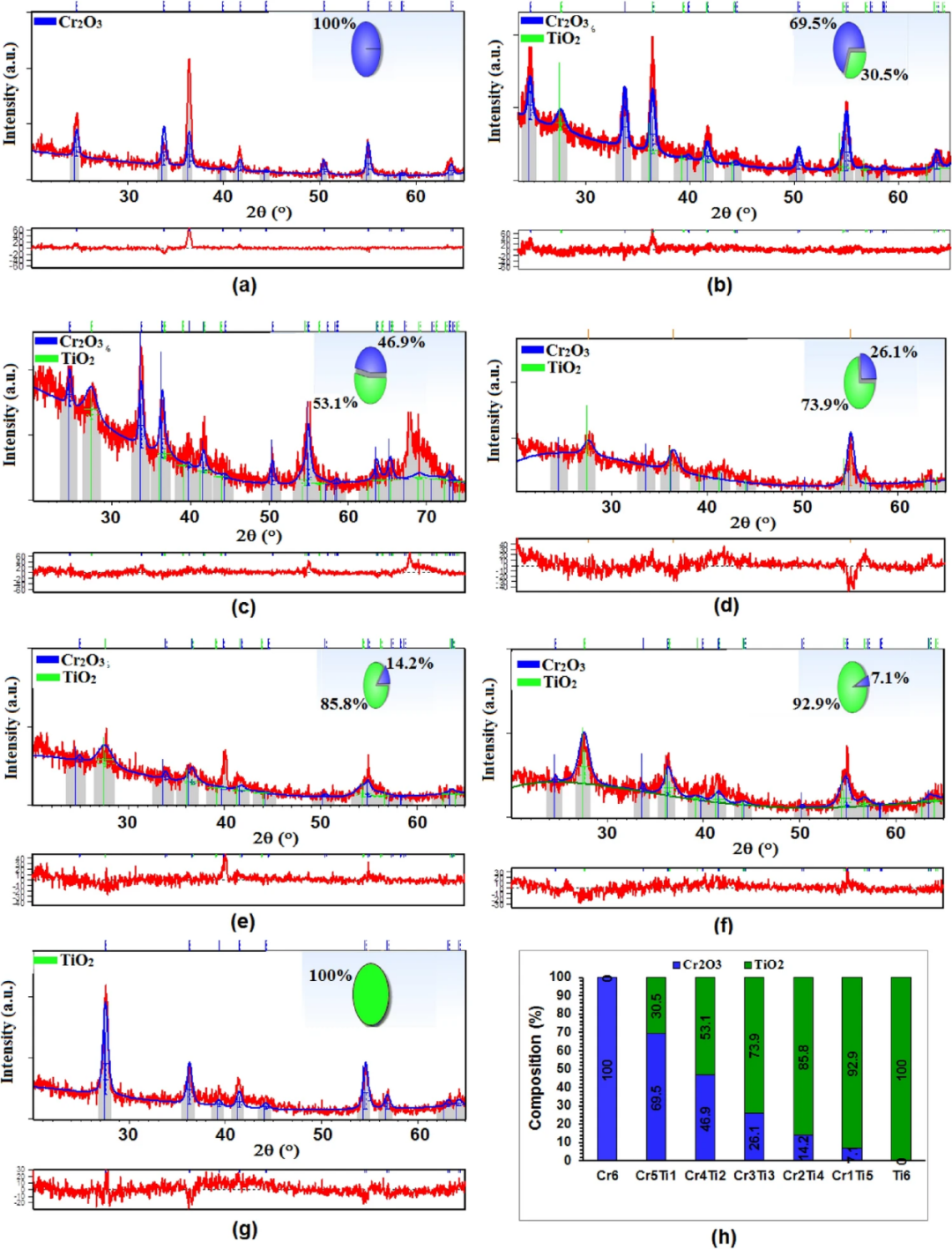

其突破性在于不依赖积分强度，而是直接利用步扫描测量的全谱强度数据，尤其适用于复杂多相体系的定量分析与结构解析。精修结果的可靠性直接决定了材料结构表征的准确性，因此建立系统化的质量评估体系至关重要。

DOI: 10.1016/j.jmatprotec.2014.04.035

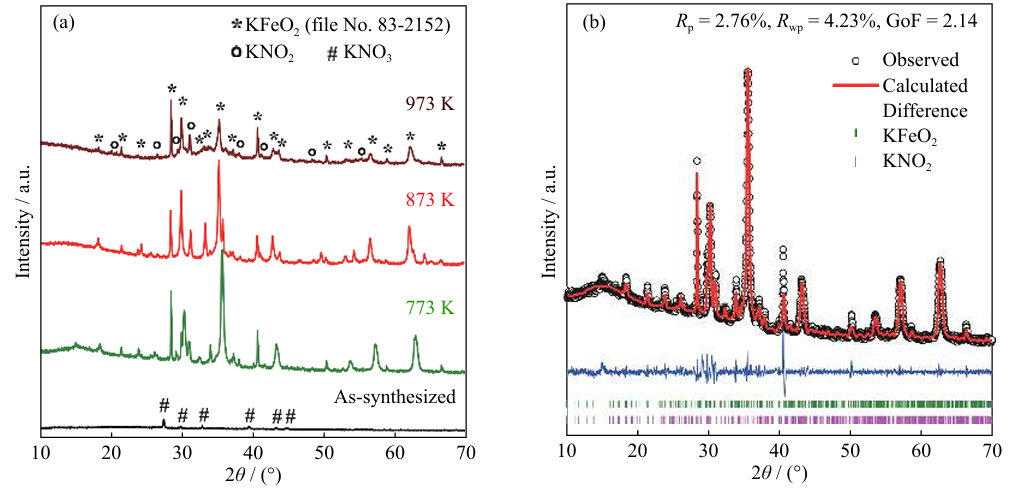

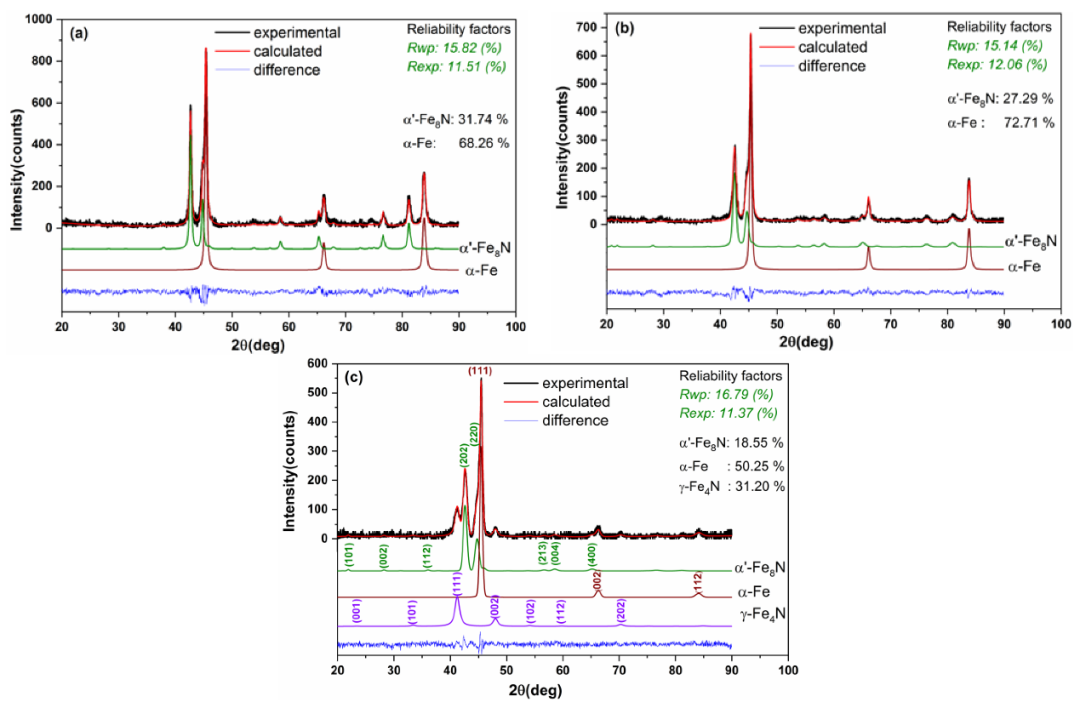

（1）R_wp（加权残余因子）‍：最关键的拟合优度指标，以下为计算公式。

其中w_i = 1/σ_i²为统计权重；y_i^obs为观测强度；y_i^cacl为计算强度。其值越低表明拟合越好，通常认为R_wp 为良好拟合，复杂体系可放宽至12-15%。R_wp是全局拟合质量最敏感的指标，其值受计数统计、背景、峰形函数综合影响。

DOI: 10.1088/1742-6596/733/1/012030

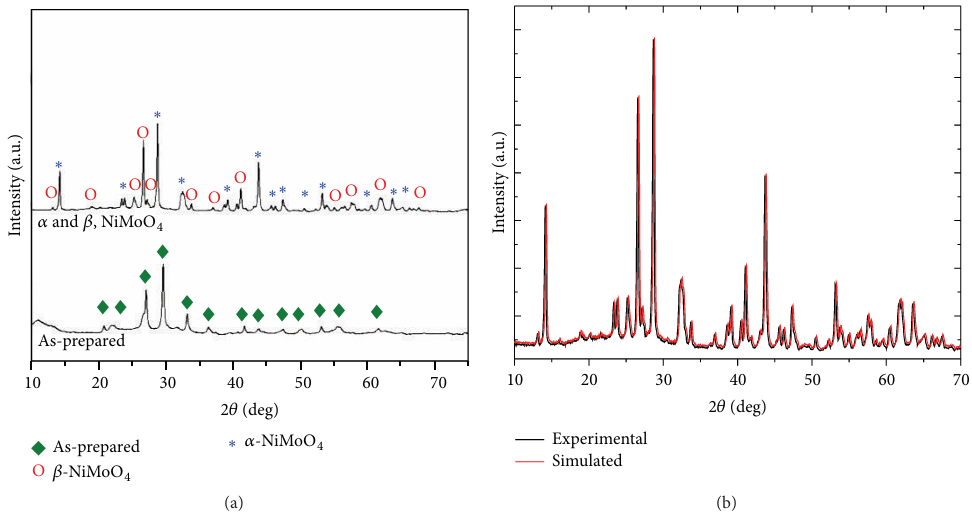

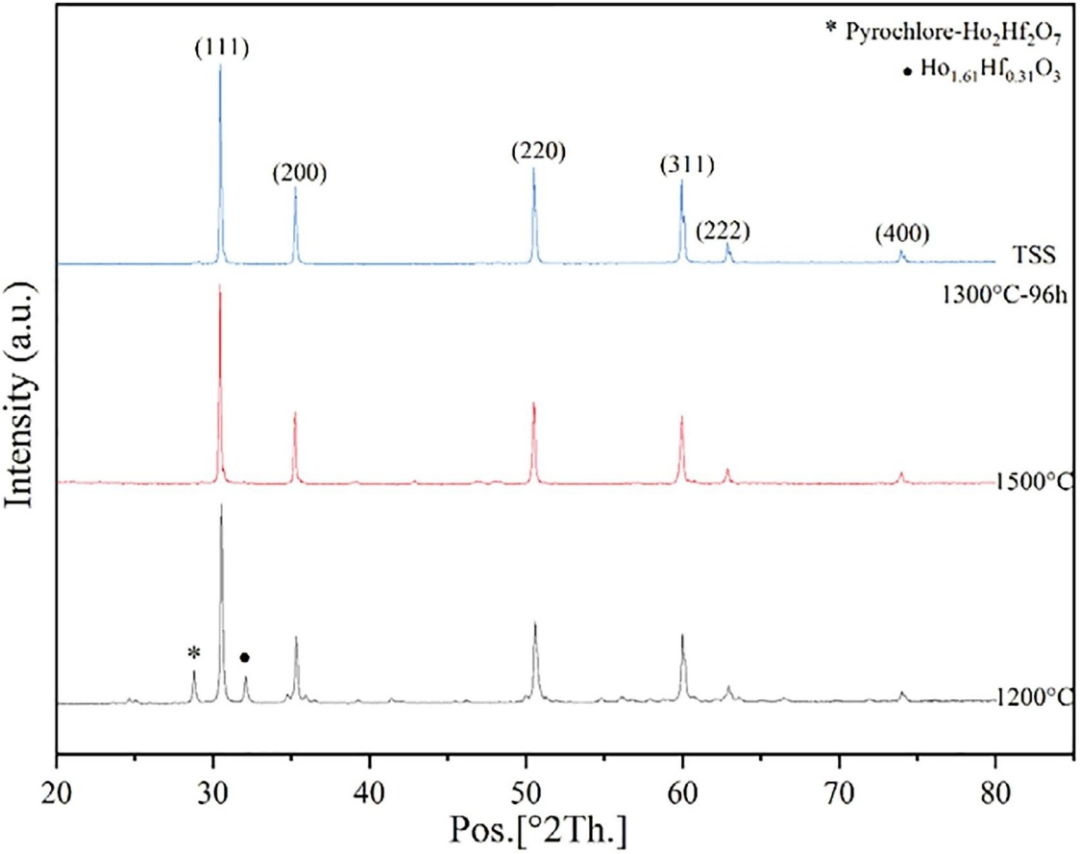

（2）R_exp（期望残余因子）‍：是在假设观测数据误差符合统计规律下的预期残余因子，其计算较为复杂，与数据点数量、自由度等因素相关。

N为数据点数，P为精修参数数。Rexp代表基于泊松统计的理论最小拟合误差，反映数据质量本身。

DOI: 10.3390/ma15124344

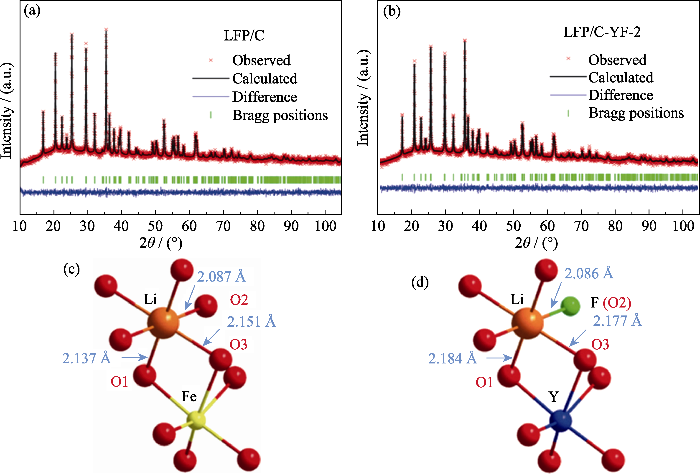

（3）Rp（残余因子）：未加权残差，对低强度区敏感，反映原始残差，计算忽略权重因子。

y_i第i步的实测强度；y_calc,i第i步的计算强度。理想值通常比R_wp低20-30%，但两者趋势应一致。若R_p显著低于R_wp，可能表明权重分配不合理。

DOI: 10.1007/s12613-020-2194-x

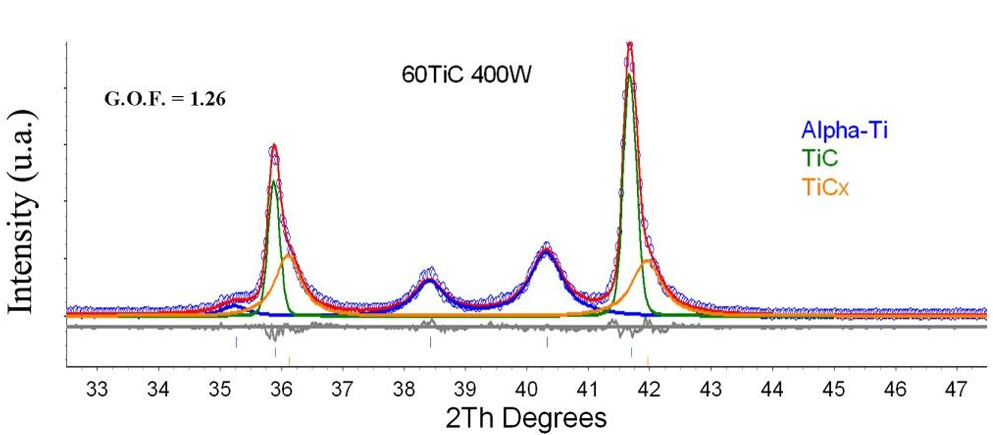

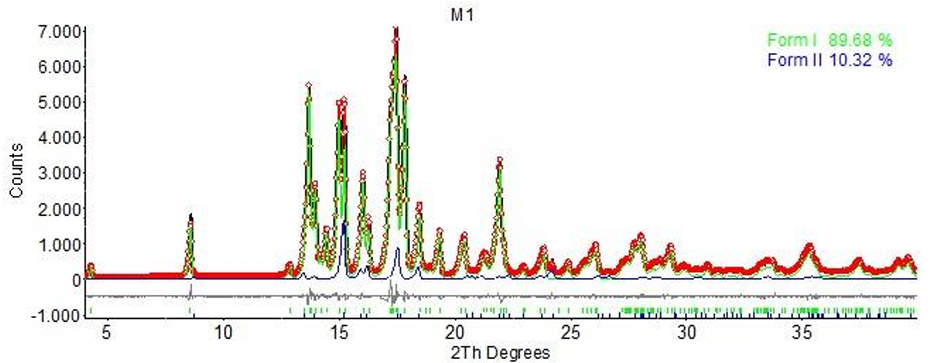

（1）GoF（拟合优度因子）‍：本质是加权残差平方和与自由度的比值。

其中R_exp为基于计数的期望误差。理想值为1.0±0.3，若GoF>2表明模型可能系统性偏差，则可能低估误差。需警惕GoF过低的情况，可能源于参数过度约束。

DOI: 10.1016/j.mseb.2020.114989

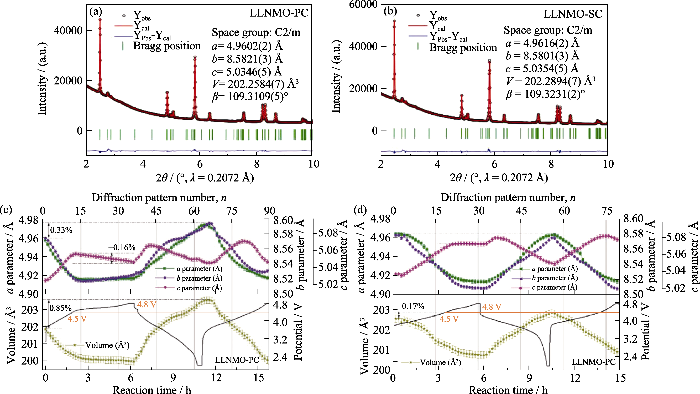

（2）x²（拟合优度）：是评价精修模型与实验数据吻合程度的统计量。

与GoF本质相同，但更强调统计显著性。χ²≈1.0–1.3表示统计拟合优良；χ²可接受，但>10可能表明模型或数据存在显著问题。

DOI: 10.3390/cryst13111578

（1）R_Bragg（布拉格R因子）‍：仅考虑布拉格峰强度的拟合质量，适用于评估结构模型准确性。R_Bragg 表明晶体结构模型合理。若R_Bragg显著低于R_wp，说明背景拟合是主要误差来源。

（2）D-Wd（Durbin-Watson统计量）‍：量化残差序列相关性。理想值接近2.0。若偏离过大，表明存在未建模的系统性误差（如仪器漂移）。

DOI: 10.1155/2015/315084

常规的XRD物相鉴定是回答这是什么物质，XRD精修则是深入到原子尺度，回答物质的精确结构是怎样的。其重要性体现在以下几个方面：

（1）精确的结构信息获取：精修能够提供比常规XRD分析精确得多的晶格参数，这对于研究固溶、掺杂、相变等引起的微小晶格变化至关重要。

（2）原子级别的信息解析：通过精修可以获得原子的精确坐标、特定位置的原子占位率（例如，确定掺杂离子进入了哪个晶体学格位）以及原子位移参数等，这些是理解材料性能起源的基础。

DOI: 10.1039/D0NJ06081J

（3）多相体系的定量分析：对于混合物样品，Rietveld精修是目前最可靠的物相定量分析方法之一，能够精确计算出各物相的质量分数。

（4）微观结构的定量表征：精修可以分离并量化晶粒尺寸和微观应变对衍射峰宽化的贡献，为理解材料的机械性能、催化活性等提供依据。

DOI: 10.1002/smll.202201522

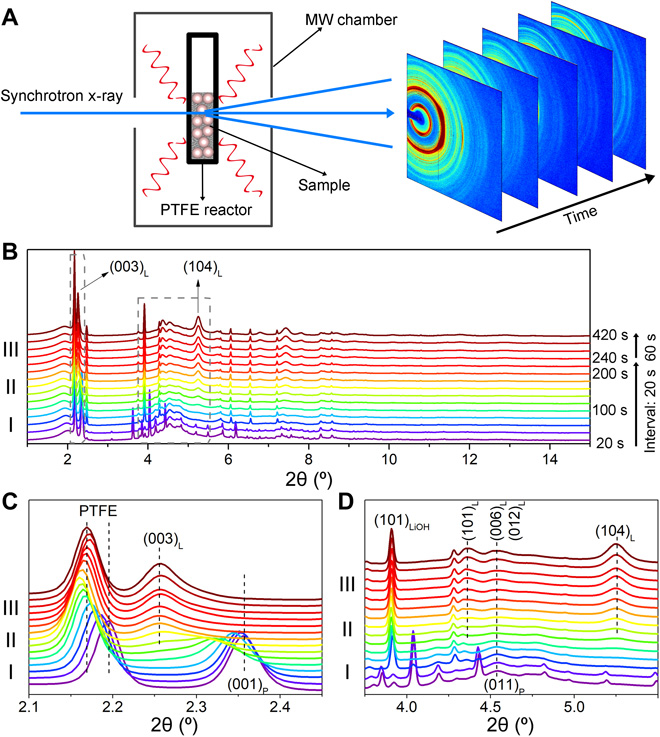

（5）构效关系的建立：在电池材料、催化剂、功能陶瓷等领域，通过精修获得的精确结构参数（如锂离子扩散通道的尺寸、键长键角的变化）是建立材料结构–性能关系不可或缺的桥梁。

D01: 10.1126/sciadv.abd9472

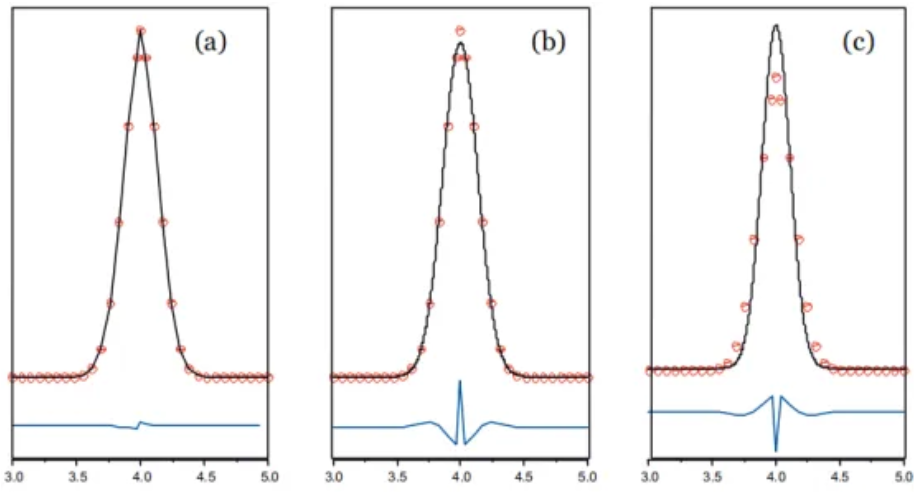

在Rietveld精修的结果图中，通常最下方会有一条线，这就是残差图或称差异图，是判断拟合质量的核心视觉工具。它绘制了在每个衍射角2θ位置上，实验强度与计算强度之差。

一个高质量精修的残差图应该呈现出以下特征：

平坦无特征：残差线应该像一条围绕零线随机波动的“白噪音”曲线，没有任何系统性的、可识别的形状或模式。

波动幅度小：残差线的波动幅度应该与实验数据的背景噪音水平相当，不应出现与衍射峰强度同量级的大幅波动。

这表明，模型已经成功解释了数据中所有的结构信息，剩下的差异仅仅是不可避免的统计涨落。

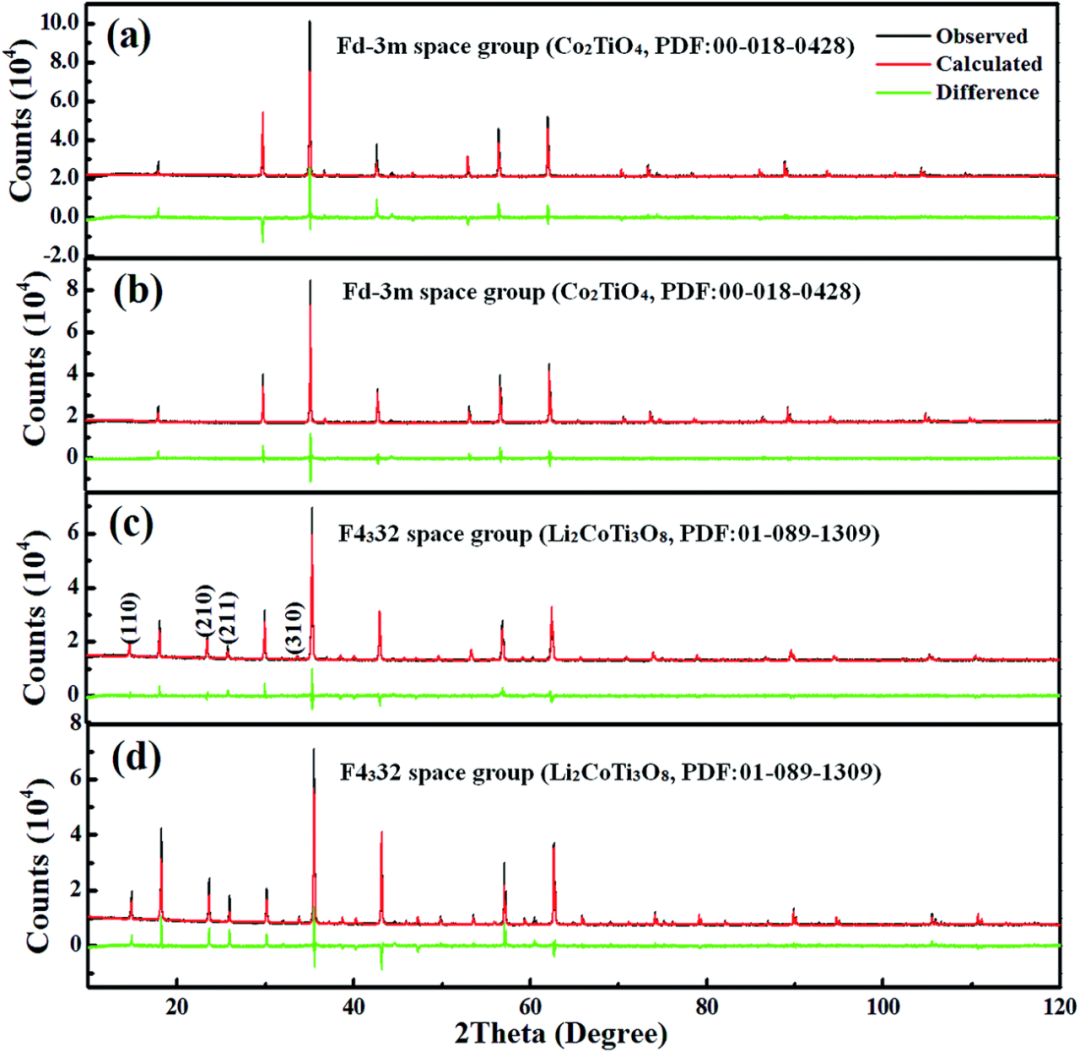

原子占位率：对于单一元素占据的格位，其占位率不应显著偏离1；对于多种元素共享的格位，各元素占位率之和应等于1。精修出的占位率不应为负值，或远大于1，这些都是严重的错误信号，通常表明初始模型错误或数据质量极差。

DOI: 10.1007/s11664-017-5924-8

原子坐标与键合参数：精修得到的原子坐标应能构成合理的化学键长和键角。例如，在一个氧化物中，金属–氧键长不应出现异常的过长或过短。研究者应将精修结果计算出的键长键角与已知的、相似结构化合物的数据进行对比。

如果精修导致两个原子过于靠近，超出了它们范德华半径之和所允许的范围，这通常是模型错误的标志。

DOI: 10.1007/s10854-020-04998-w

物相组成：对于多相精修，得到的各物相比例应与样品的制备过程或其他表征技术（如SEM-EDX）的结果大致相符。

DOI: 10.1017/S088571561500038X
