Jade导出PDF卡片、拟合并作图

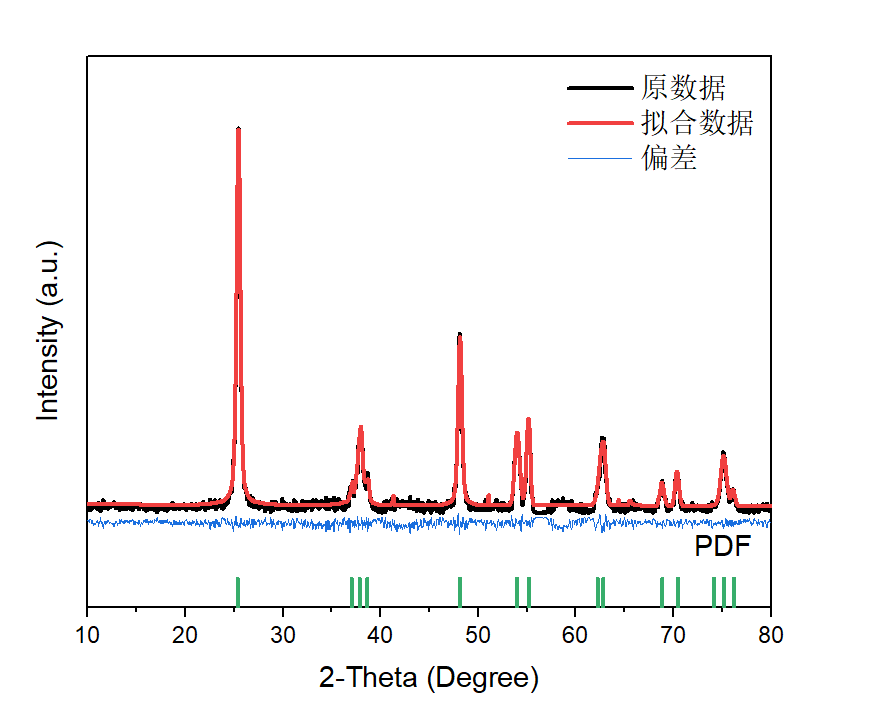

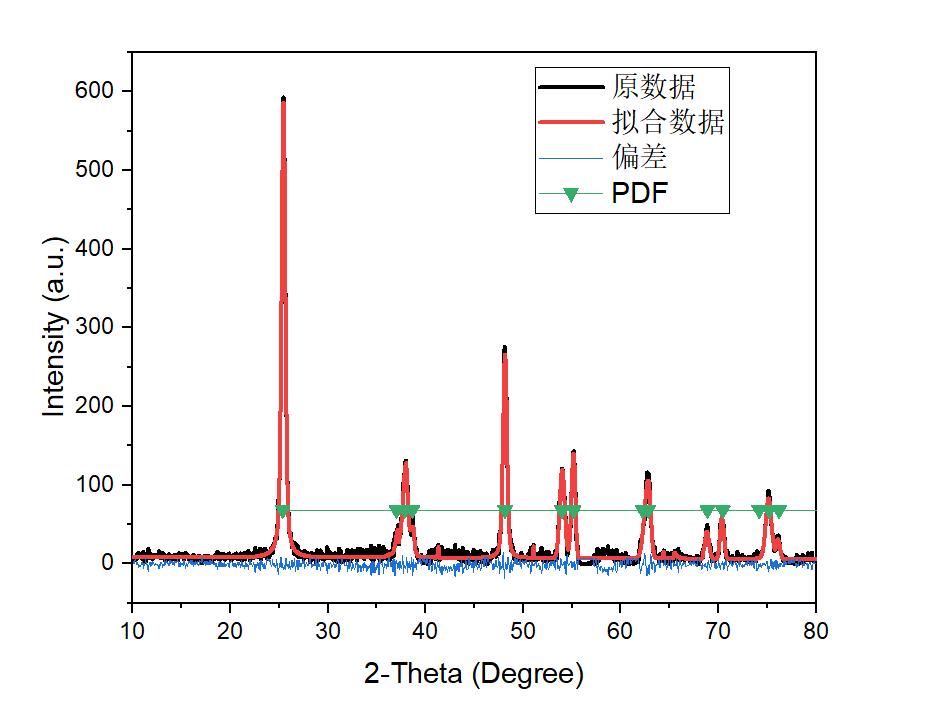

如图，由于我们实验中的XRD图一般都会偏移或多峰堆叠，且需要在XRD图下加入PDF卡片，可以使用Jade完成这些需要的功能。

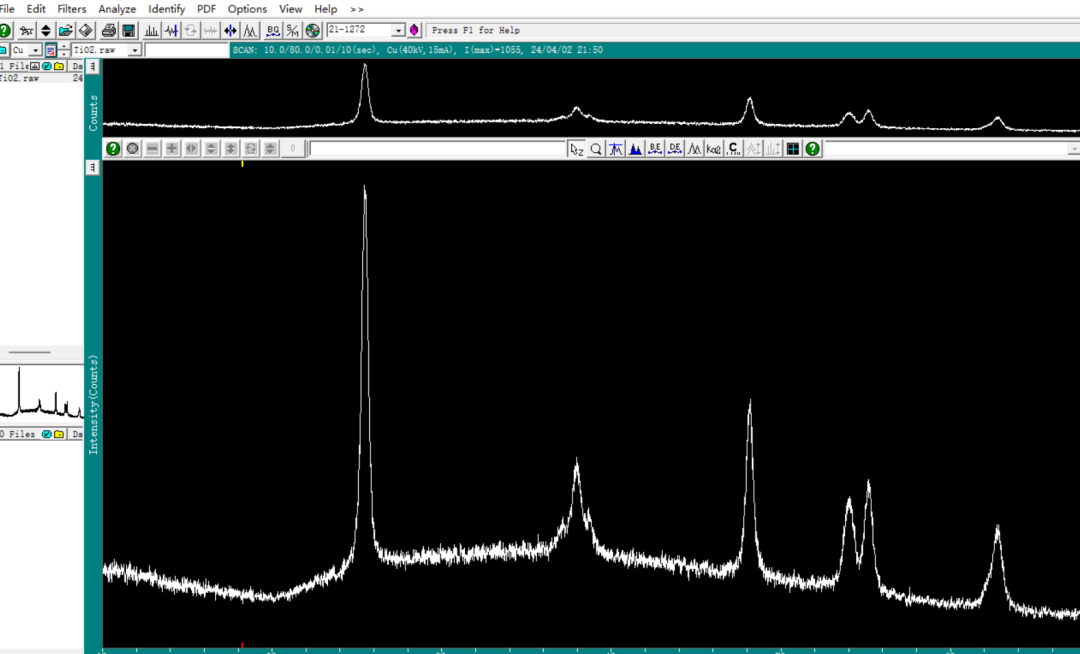

1. 打开Jade，File，Read一个文件







鼠标右击S/M

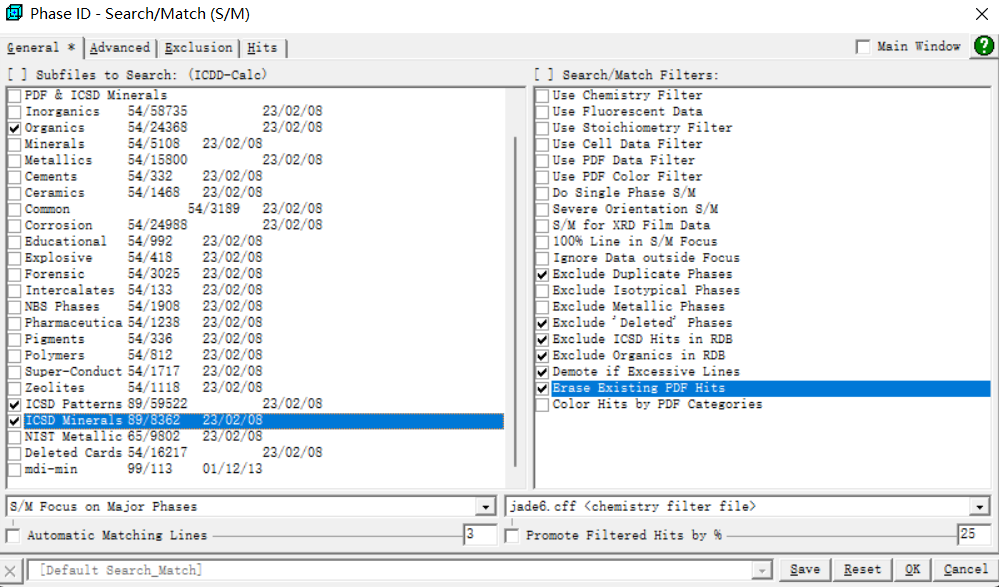

根据自身需求选择后点击OK

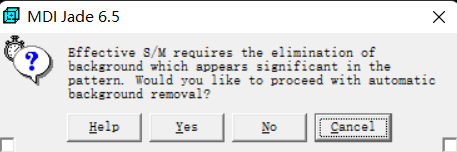

点击No

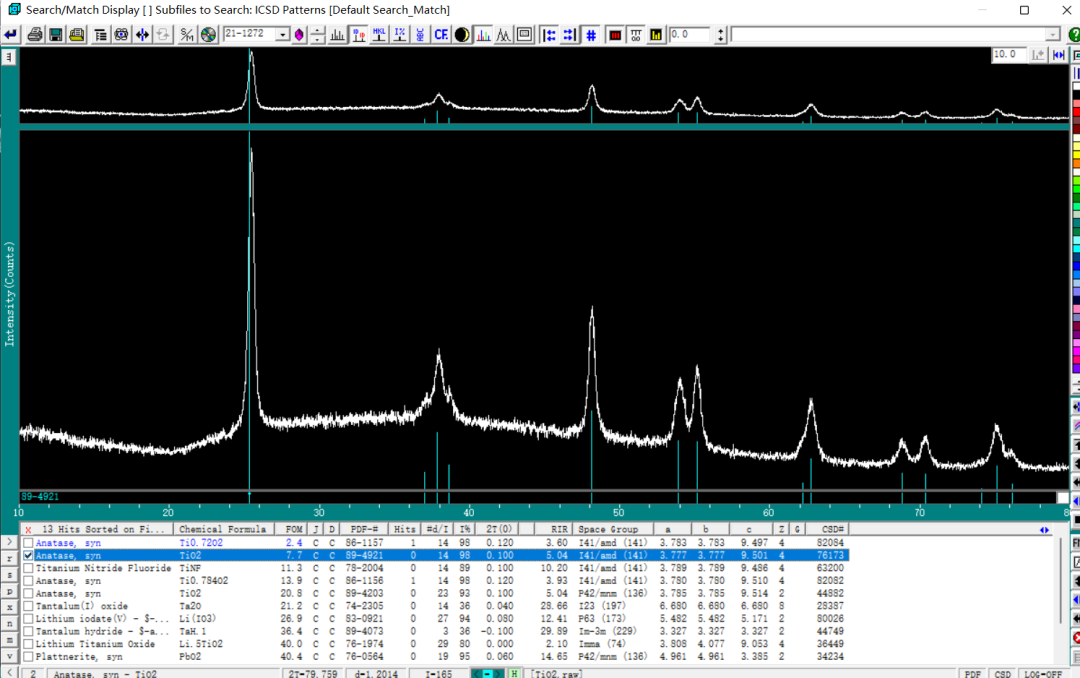

选择符合的物相

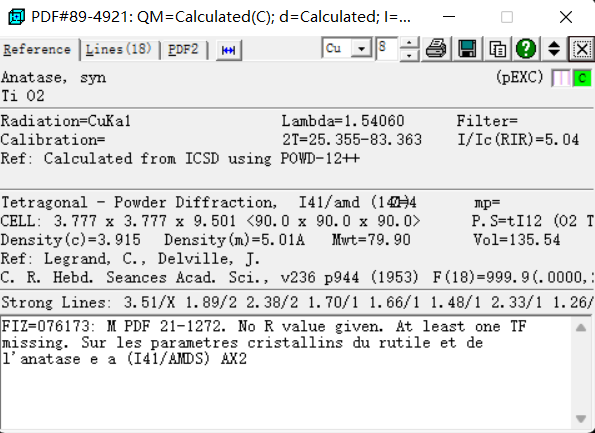

双击选中的物相

点击

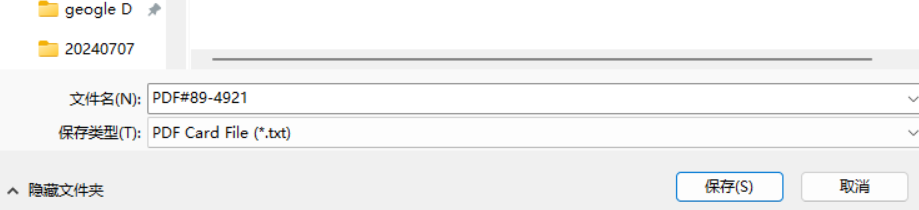

保存

2.拟合文件：由于我们实验中的XRD图一般都会偏移或多峰堆叠，于是我们需要对图谱进行拟合。

先对谱图进行基线校正和平滑，方法见往期使用Jade分析XRD数据文件

点击

进行拟合

可能需要一段时间

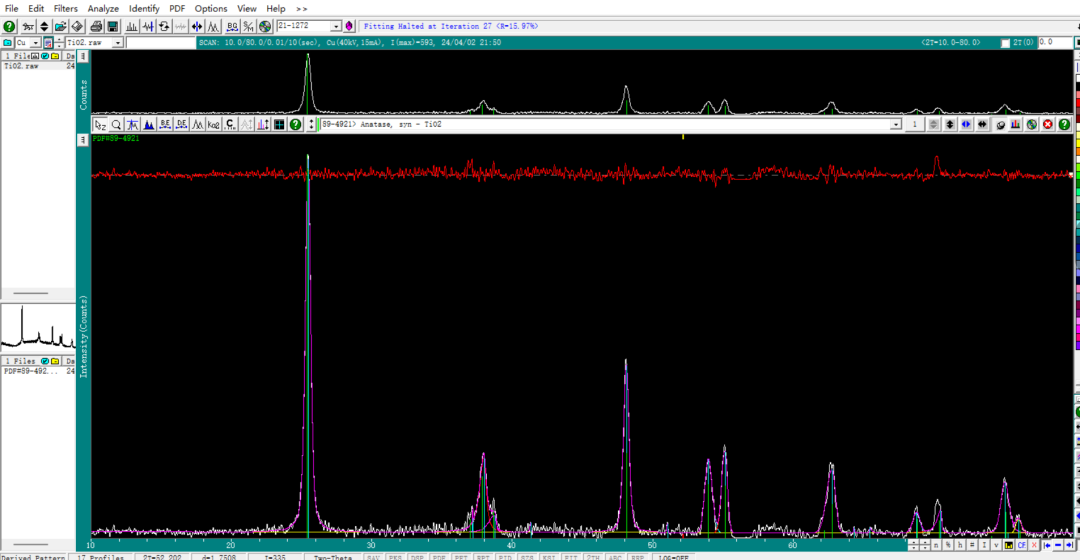

紫色的线代表拟合曲线

白色代表实验测得的

上方红色的线为偏差

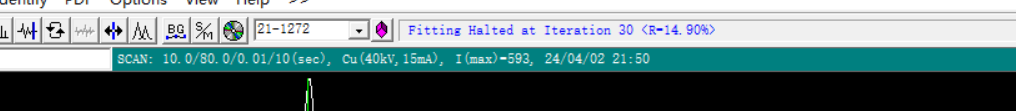

这里的R值越小，说明拟合的效果越好

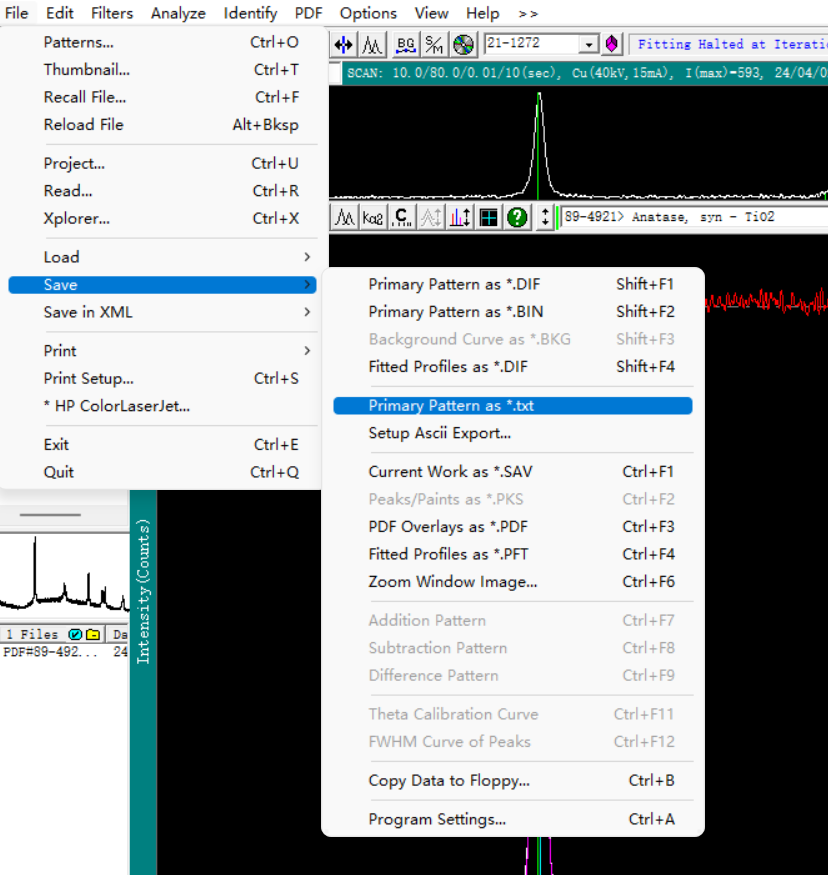

先导出原始数据

导出的txt格式的文件应该在Read原始文件所在的文件夹下同

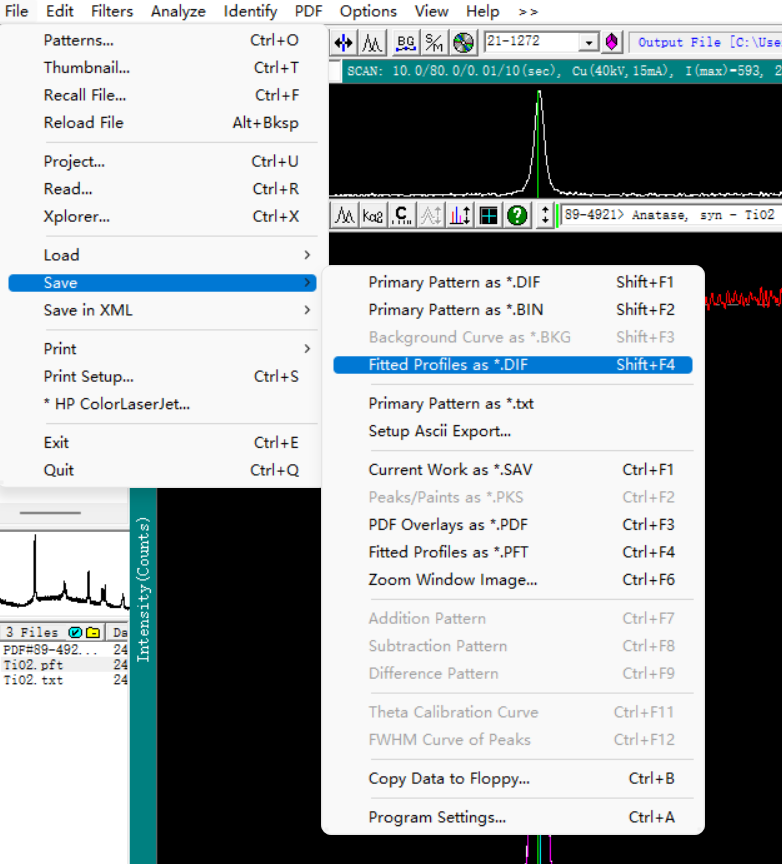

再导出拟合的数据

3.导入数据到作图软件

打开Origin

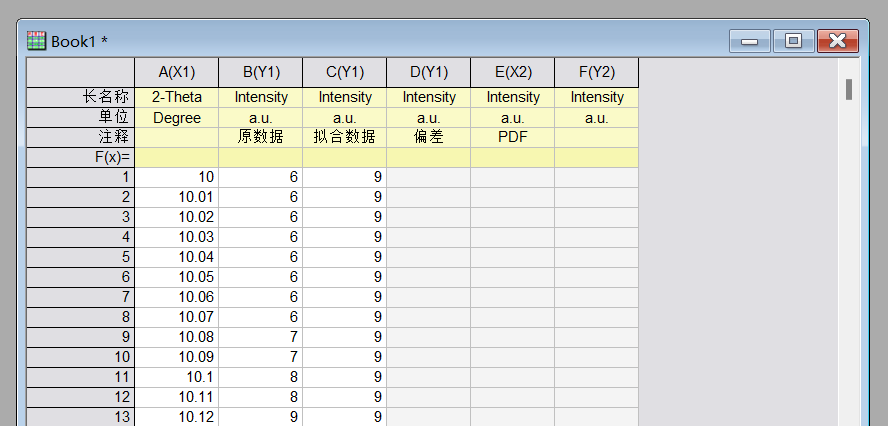

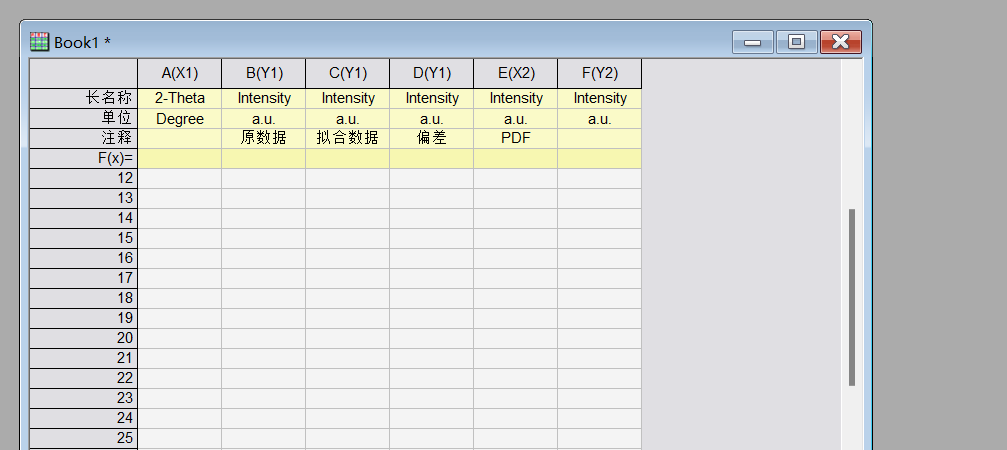

按照如图设置两列X和三列Y

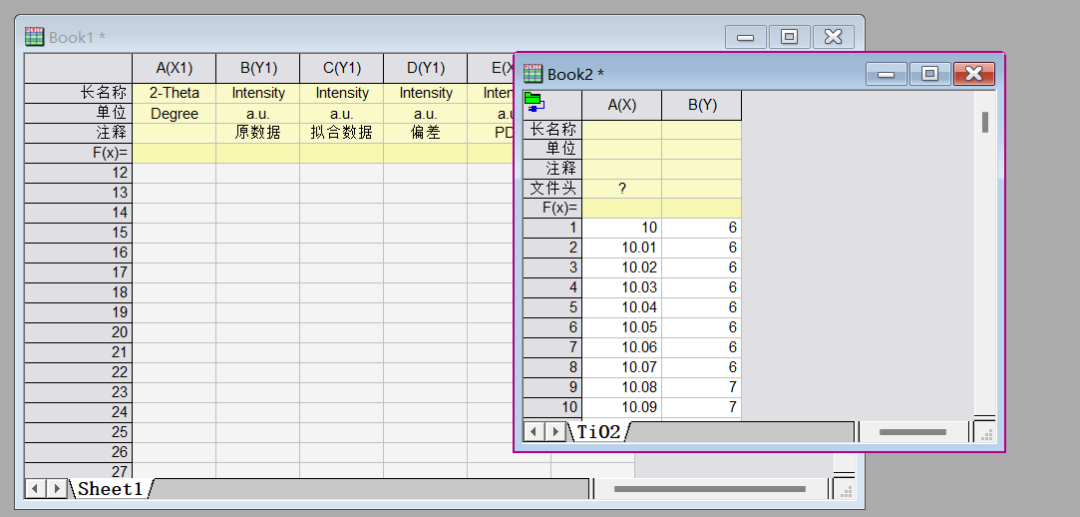

把原数据拖入这个Origin

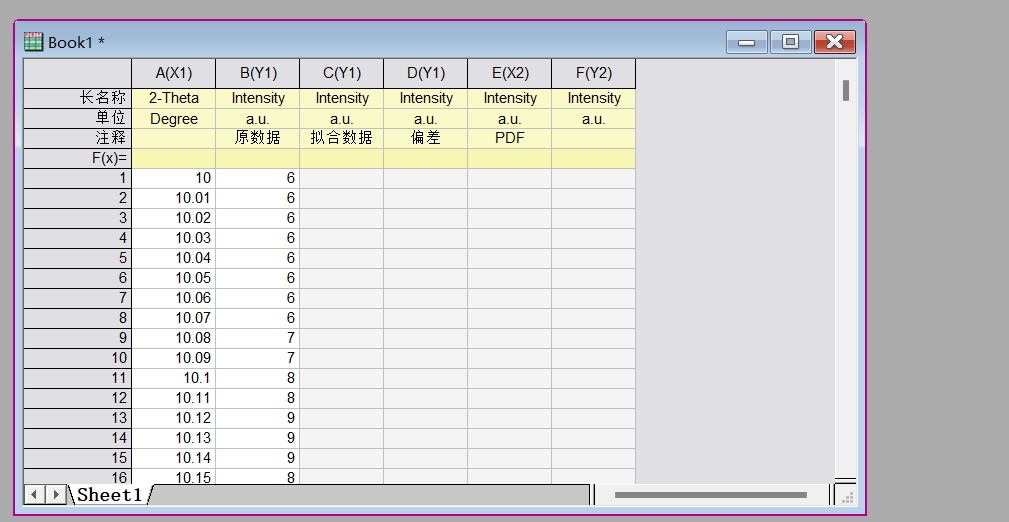

把原始数据复制到原数据里

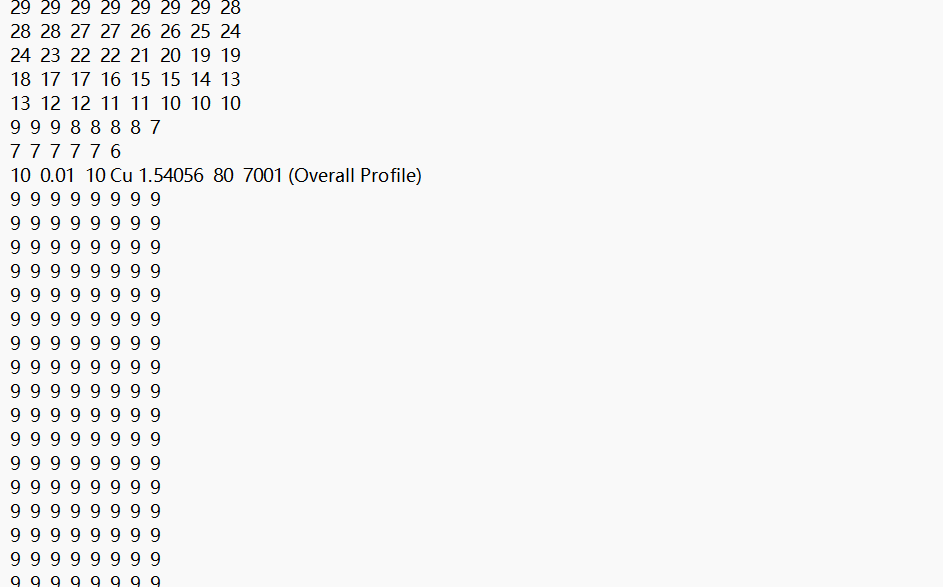

用记事本打开DIF文件

拉到最后Over all Profie

复制拟合后的文件

即Over all Profile

打开一个空白的Word

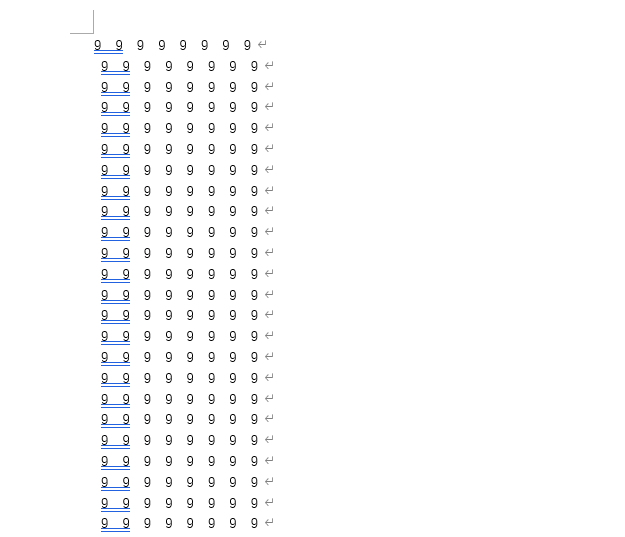

将复制的内容粘贴进去

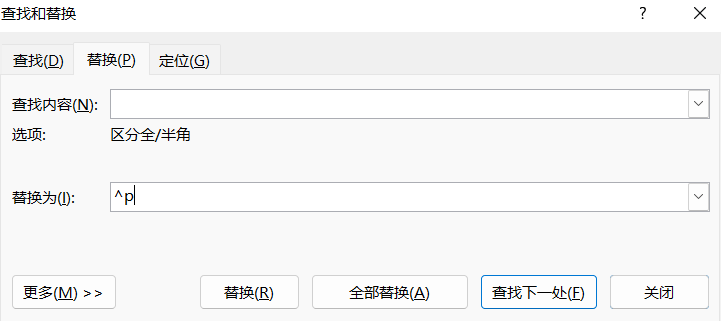

打开查找和替换

查找内容为两个空格

替换内容如图

全部替换

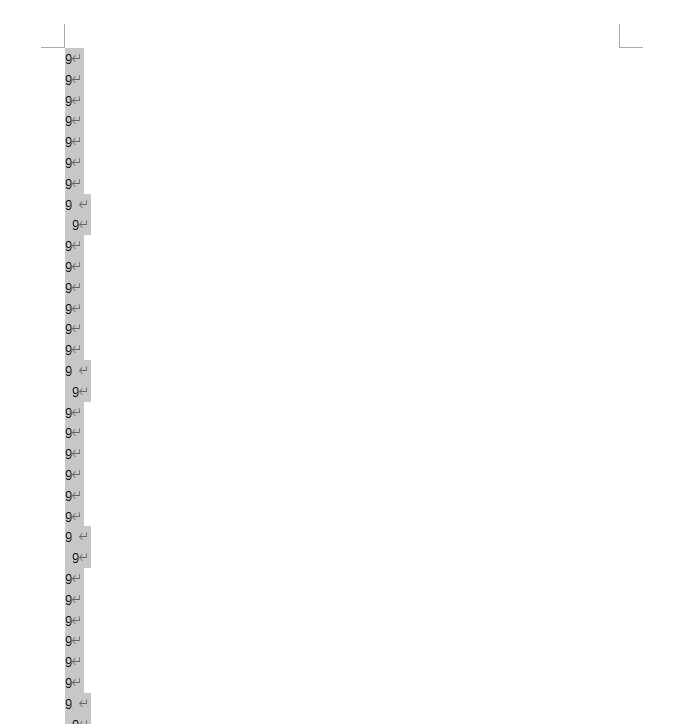

即可使得全部数字回车

复制全部数据Contral A

粘贴到Origin表格

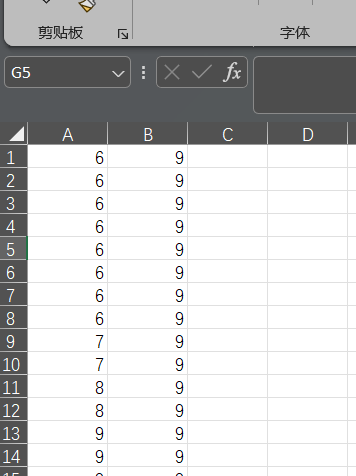

打开一个空白的excel

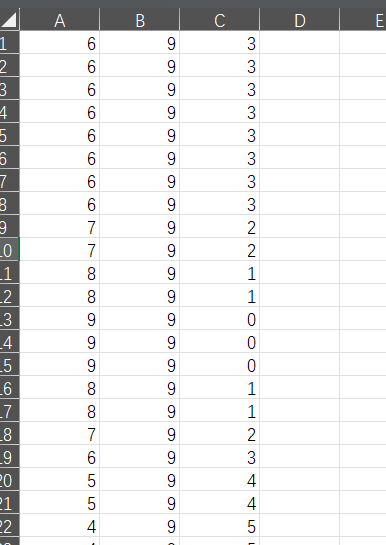

将原数据和拟合数据复制到Excel中

偏差=拟合数据-原数据

将偏差这一行输入到Origin

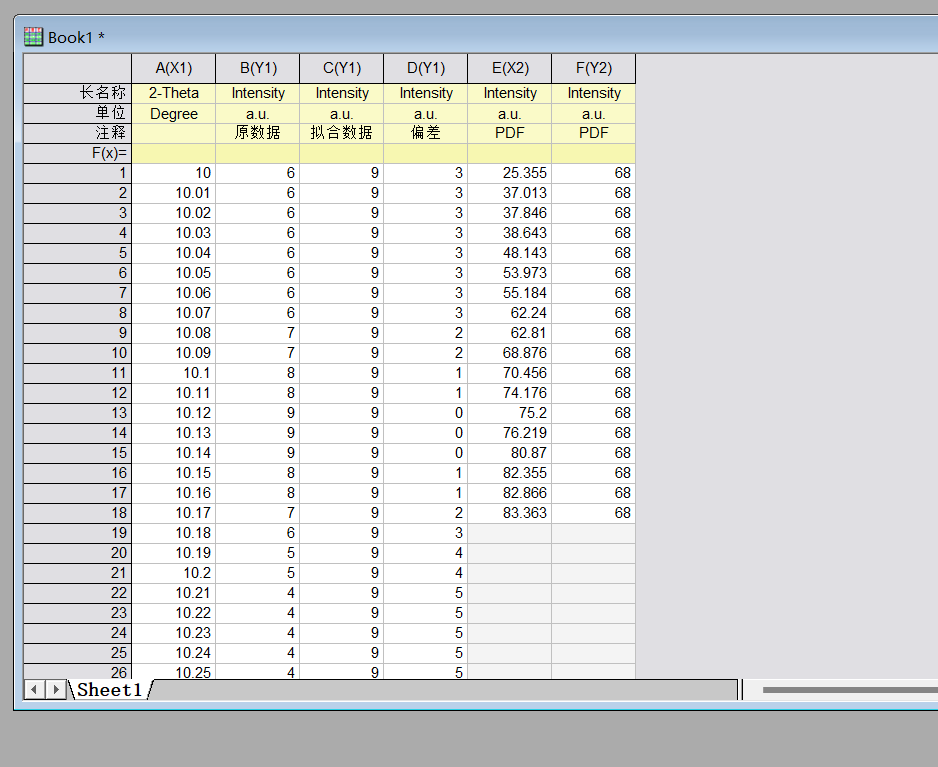

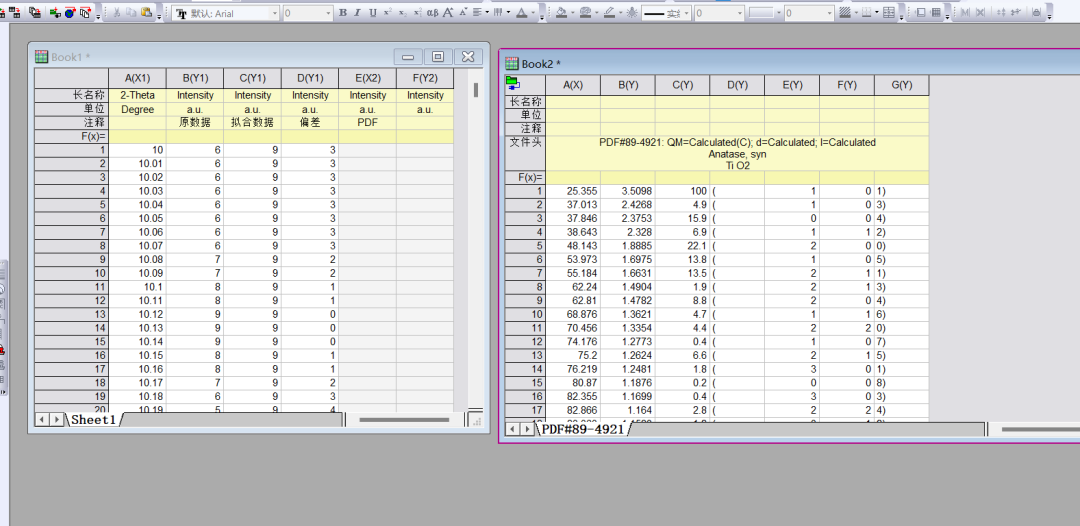

最后将PDF文件拖入到Origin中

这里我们只需要最左侧的X一列

将其复制到PDF一列中

其设为X列

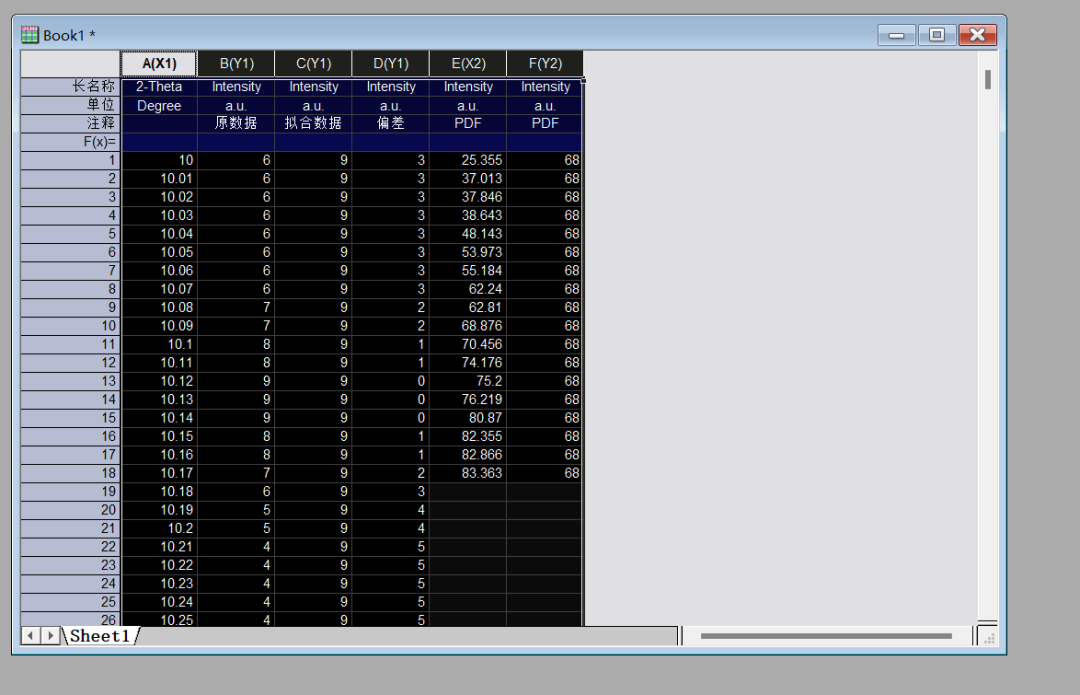

PDF列的值设成68（任意值）

4.作图

选中所有数据

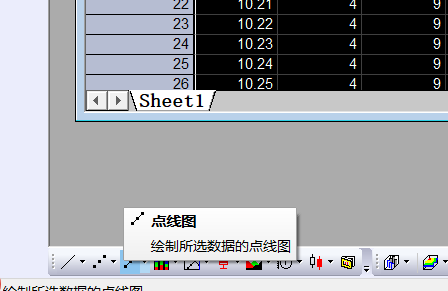

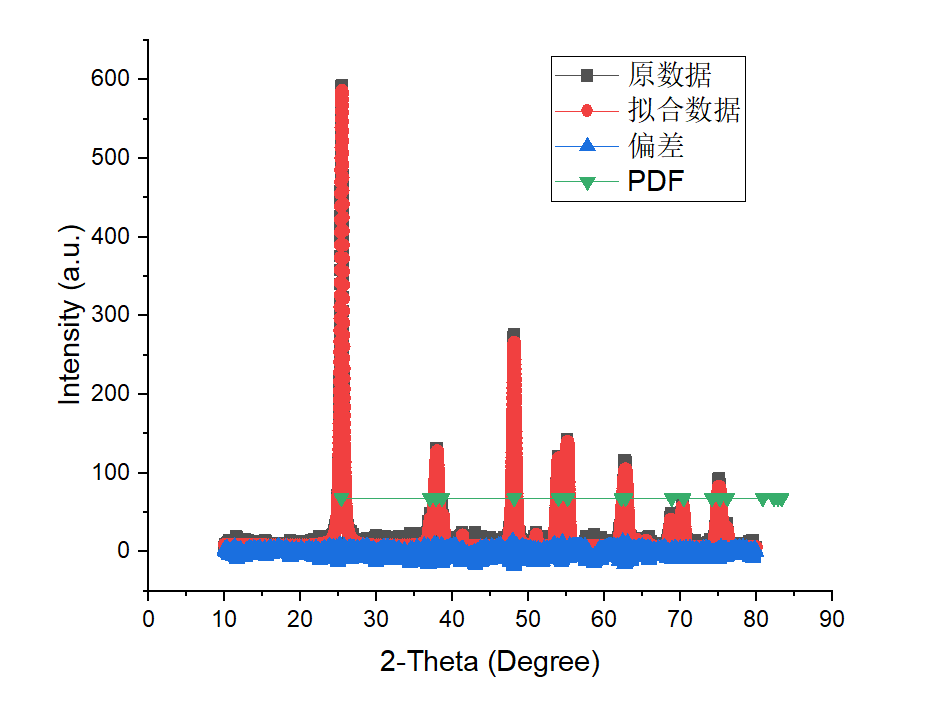

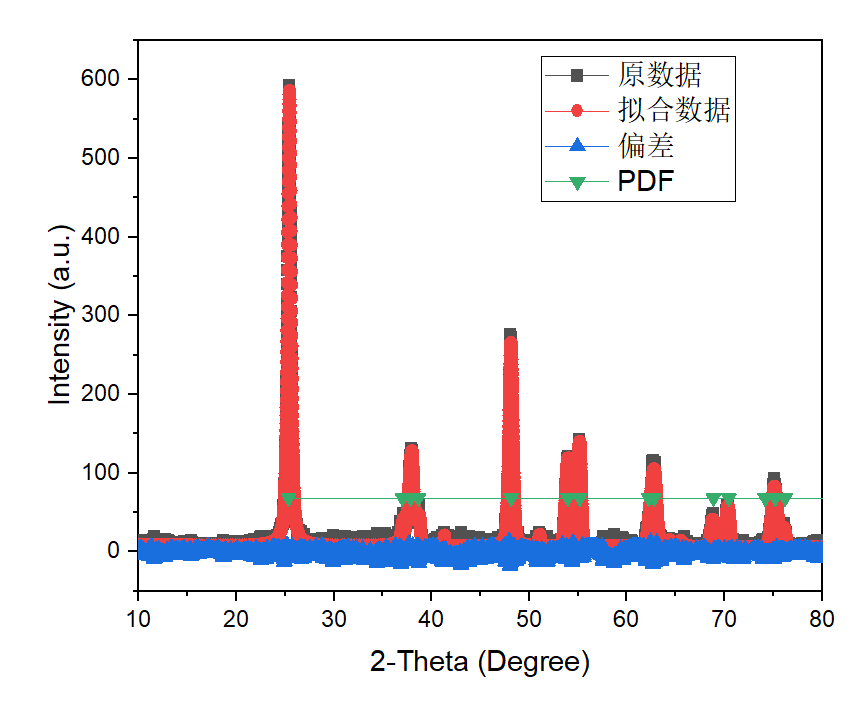

做点线图

设置X轴

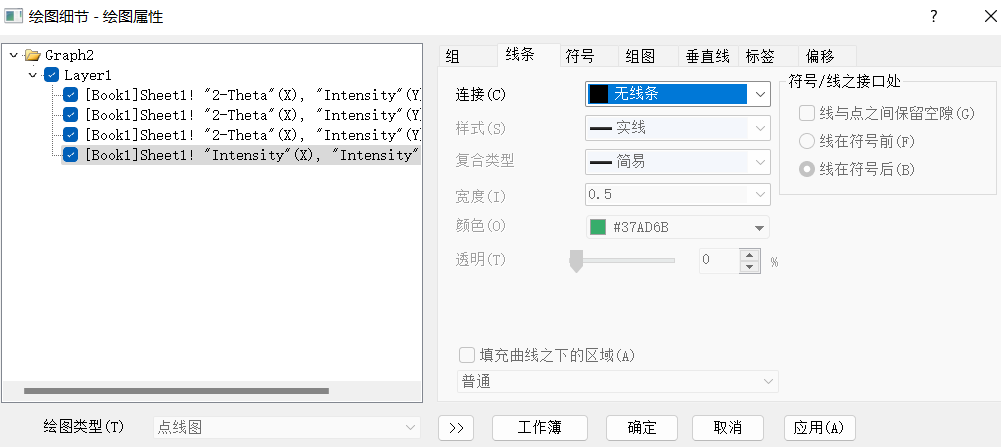

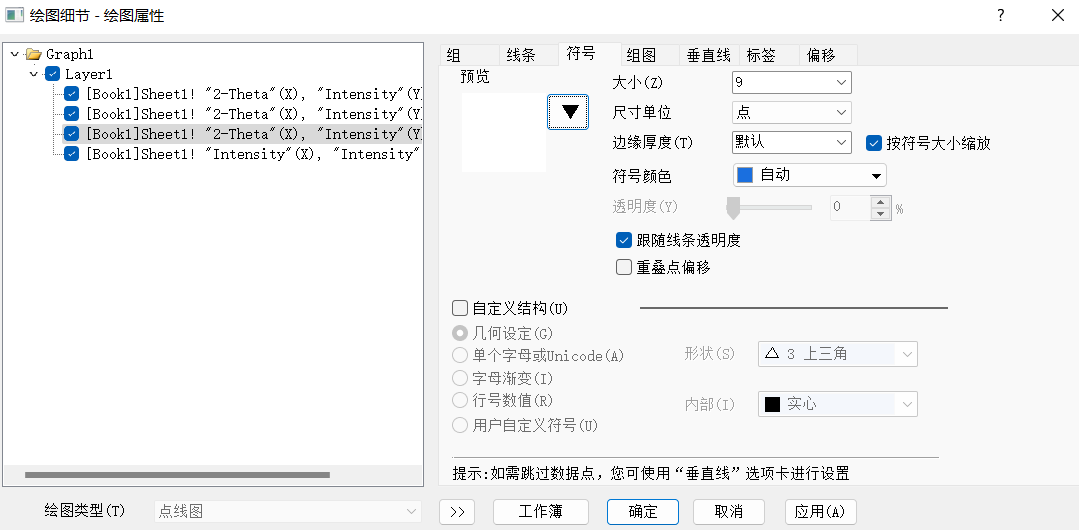

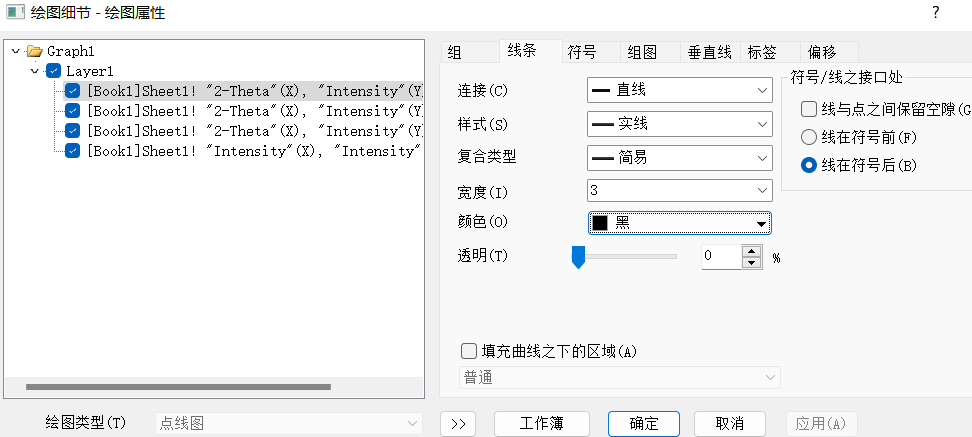

将原数据改成单线图

单击原数据的图例

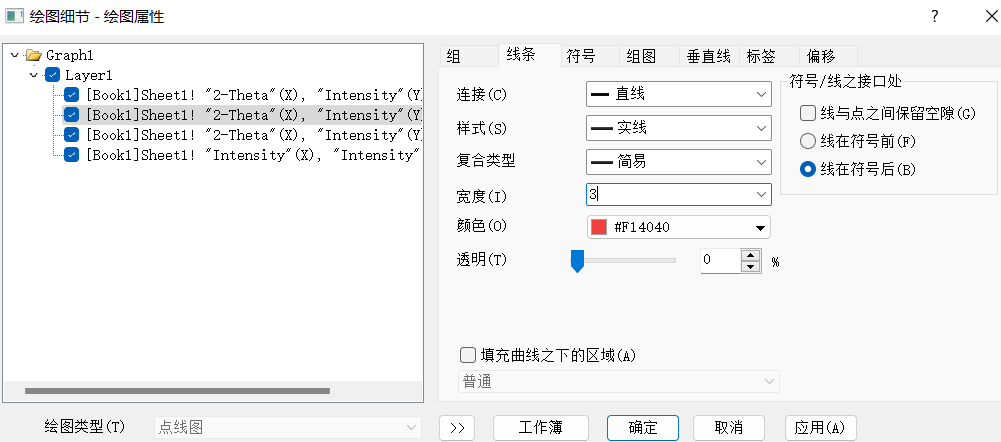

将拟合数据设置成单线图

将偏差设置成单线图

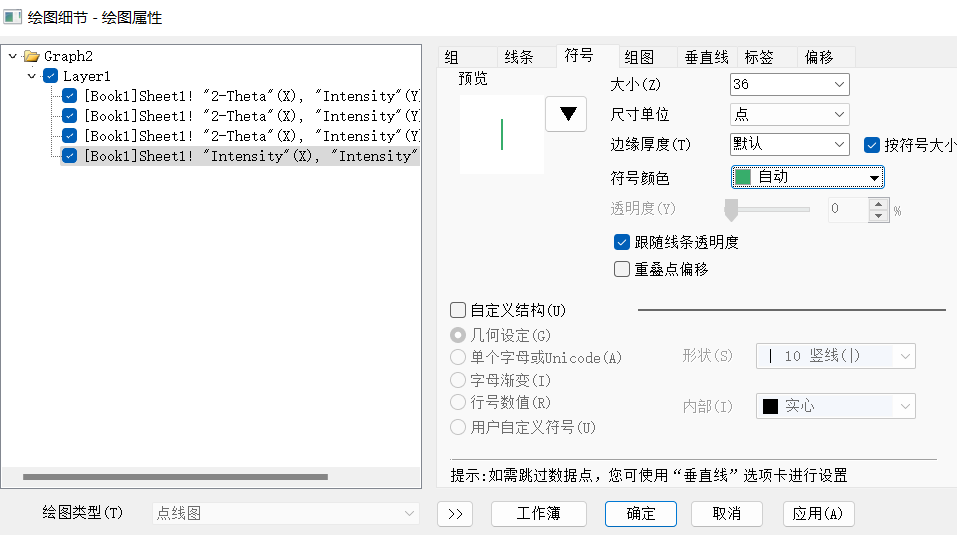

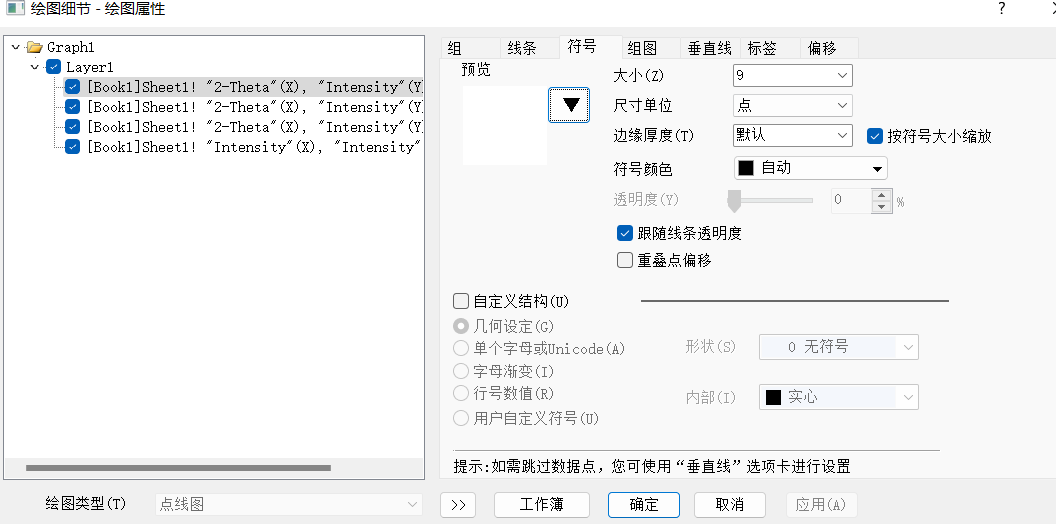

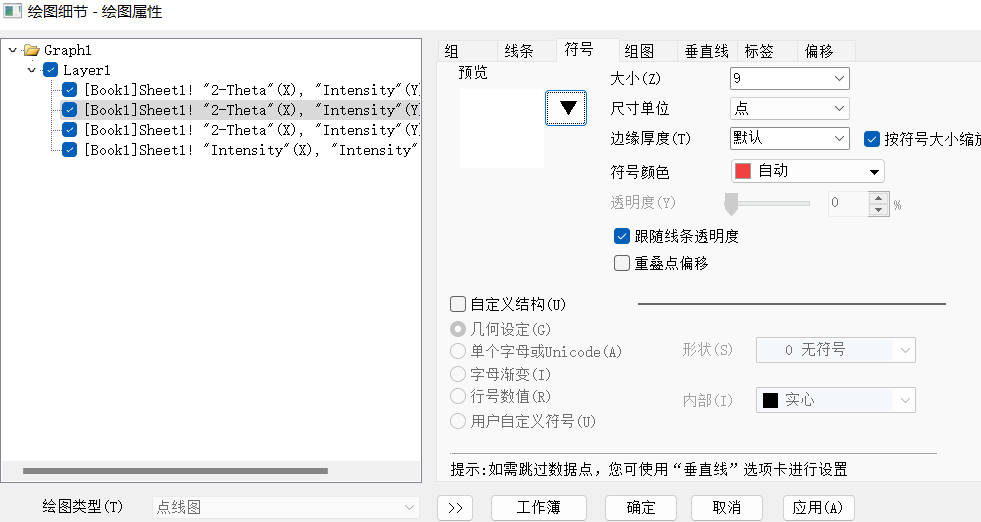

将PDF设置成如下格式

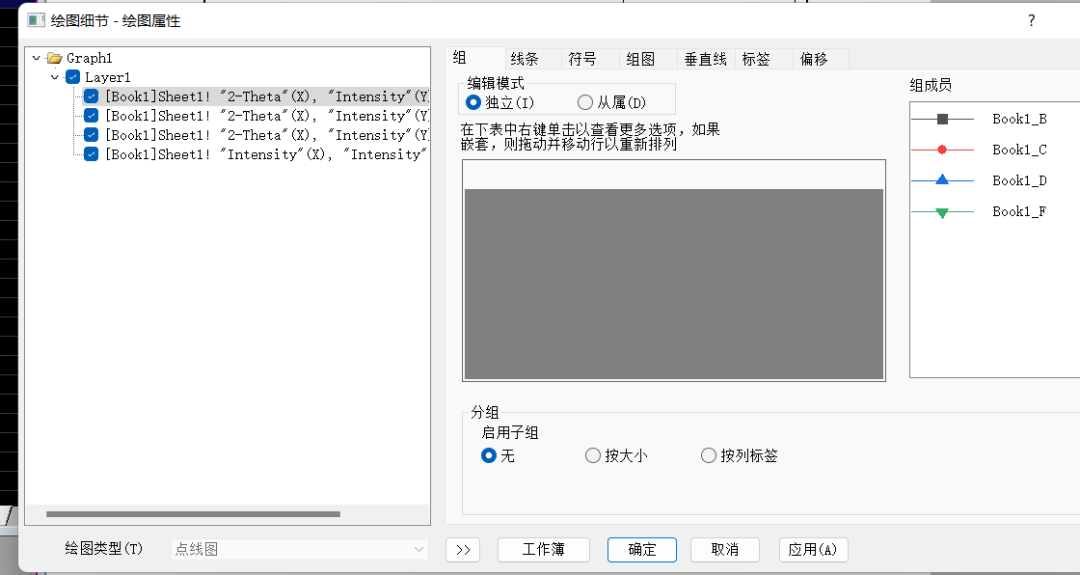

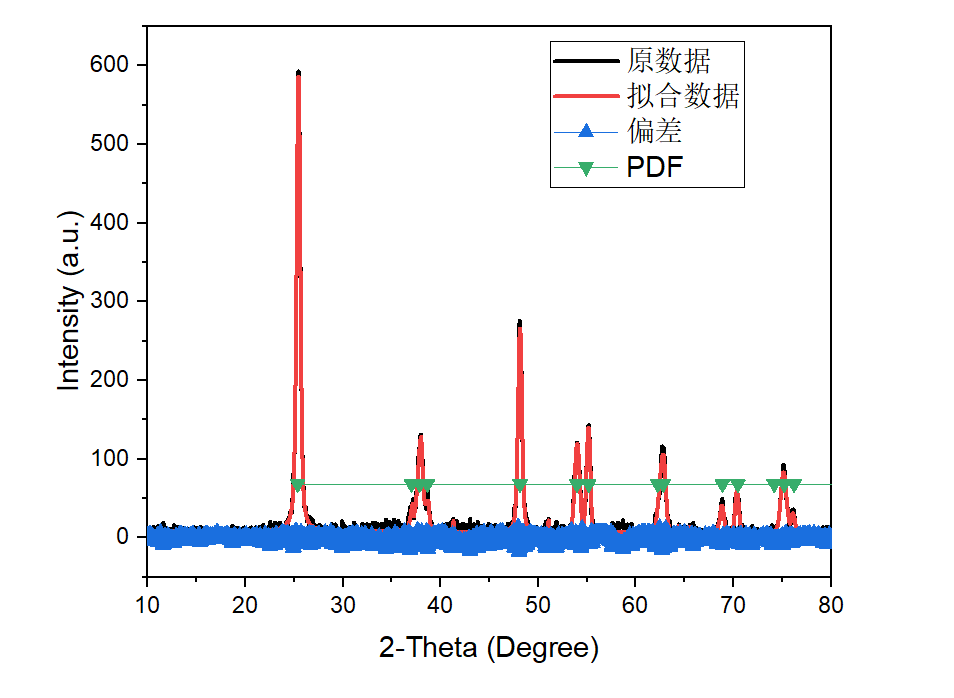

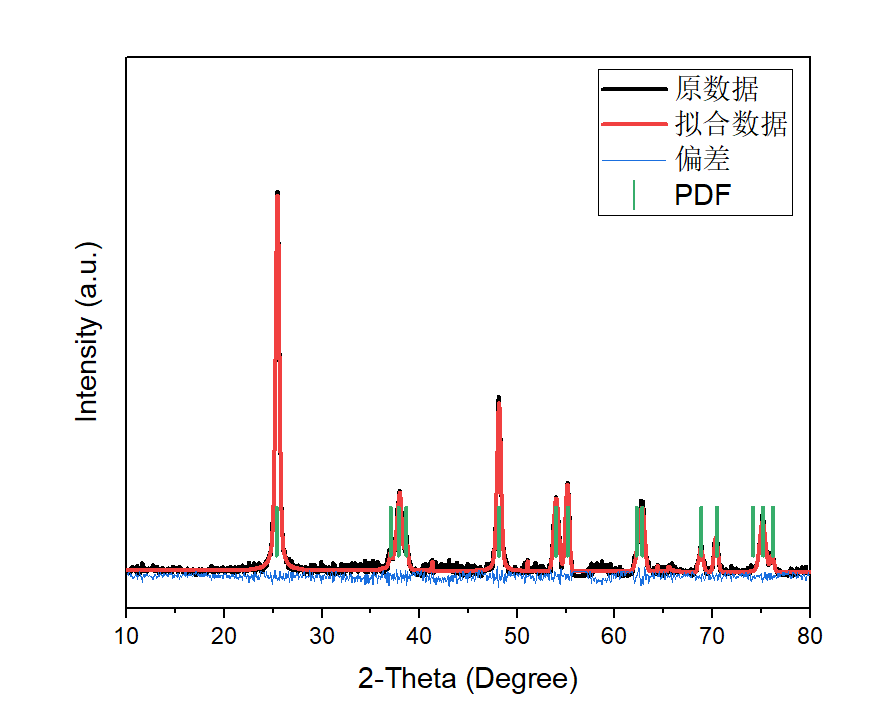

点击堆叠

仅供参考
