【干货】循环伏安法(CV)数据导出及 Origin 作图

循环伏安法(Cyclic Voltammetry, CV) 是一种研究电极/电解液界面上电化学反应行为–速度–控制步骤的技术手段，其广泛应用于能源、化工、冶金、金属腐蚀与防护、环境科学、生命科学等众多领域。

该方法测试简单、响应迅速，得到的循环伏安曲线信息丰富，可称之为“电化学的谱图”。本文就详细介绍一下CV数据的导出，以及如何利用origin绘制出CV数据图。

本次CV测试数据来源于以辰华的电化学工作站操作指南，处理软件为CHI 660e。

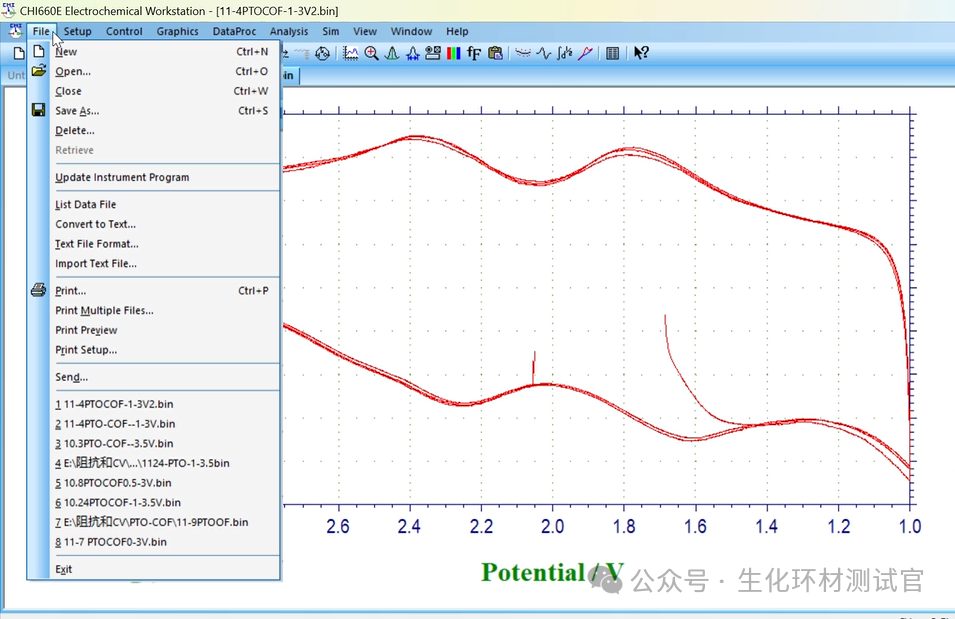

1. 打开电化学工作站软件，选择“File”菜单，然后选择“Saveas”选项。

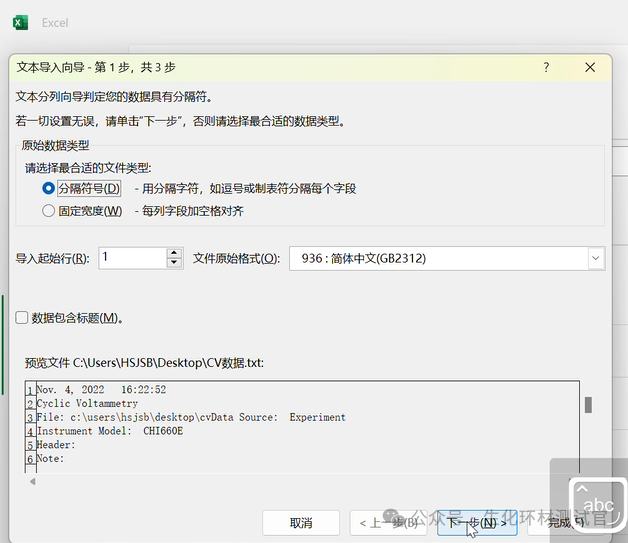

2. 按照提示，将数据导出为文本文件（通常是.txt格式）。通过excel打开，利用符号间隔，将数据分成两列，手动删除除数据之外的多余信息，确保只保留纯数据部分。

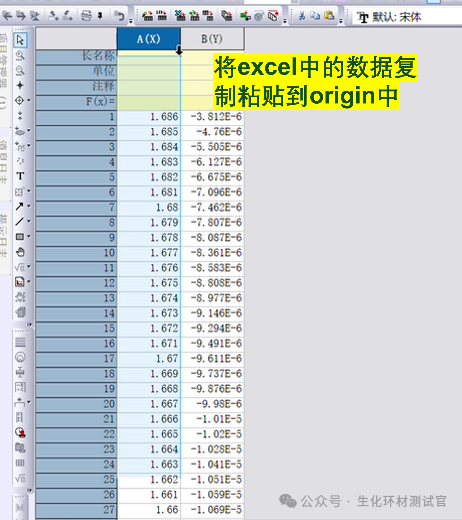

3. 打开Origin软件，进入Origin工作表，复制粘贴excel中的数据到表格上。

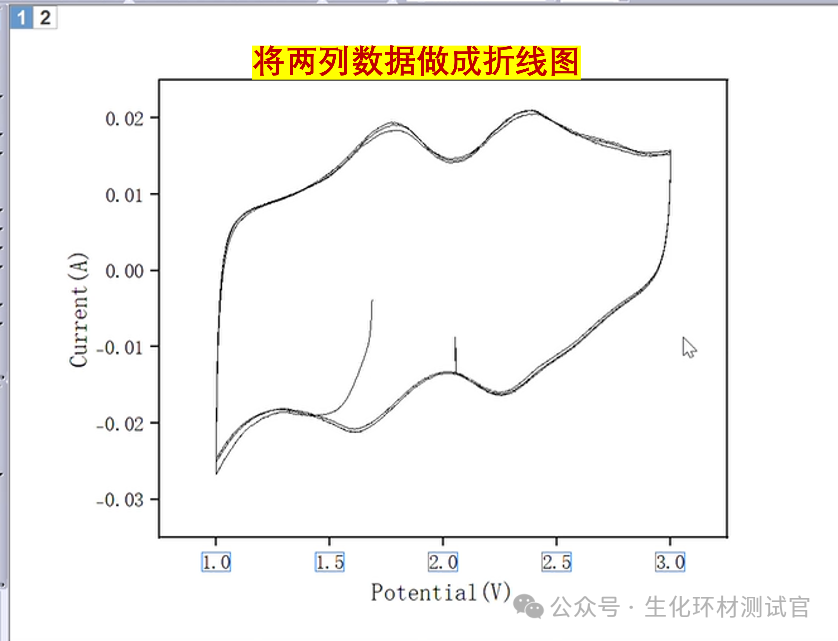

4.在Origin软件中，选择正确的X和Y轴数据列。通常，电流作为Y轴，电压作为X轴。 此时的电流单位为A。如需将单位转换为mA，请将电流值乘以1000。随后点击左下角“作曲线图”按钮，生成所需的电化学曲线图

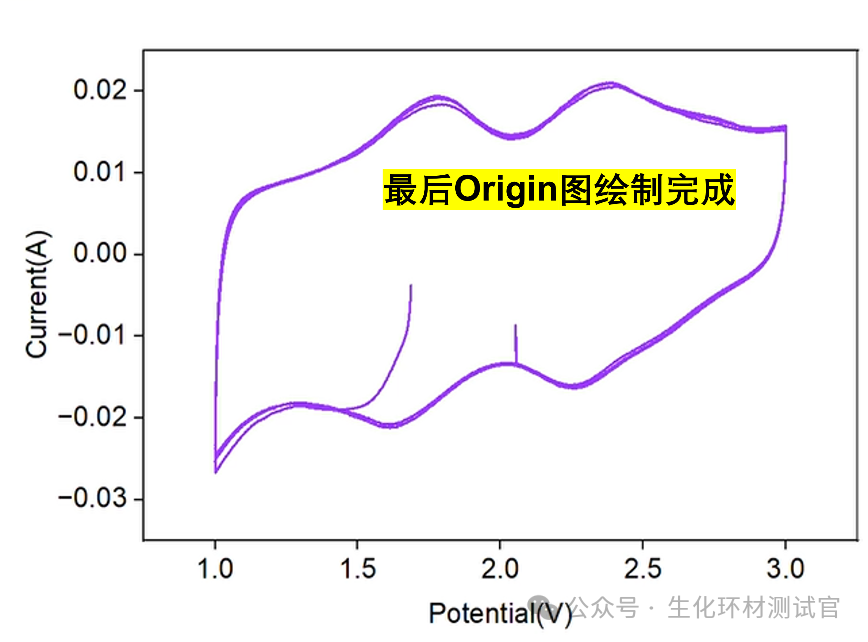

5. 根据需要，可以通过调整图表元素来优化图像显示效果。
