在现代催化化学研究中，电荷转移（Charge Transfer, CT）过程是理解催化剂性能的关键因素之一。通过计算和可视化手段，研究者可以深入分析催化剂表面的电子结构、电荷分布以及其在反应中的作用机制。
VESTA 是一种广泛使用的三维可视化软件，它能够帮助研究人员直观地展示催化剂的晶体结构、电荷密度分布以及电子态信息。本文将详细介绍如何使用 VESTA 软件绘制催化剂的电荷转移图，并结合相关文献中的案例进行说明。
电荷转移是指在催化剂表面，电子从一个原子或分子转移到另一个原子或分子的过程。这种过程在催化反应中起着至关重要的作用，尤其是在涉及电子供体和受体的反应中。
例如，在水分解反应中，催化剂需要将电子从水分子中转移出来，以生成氢气和氧气。电荷转移的效率和方向直接影响催化剂的活性和选择性。
VESTA 是一款跨平台的三维可视化软件，主要用于晶体结构、电子密度、波函数等数据的可视化。
它支持多种数据格式，包括晶体结构参数、电子密度、波函数等，并且可以通过与外部程序的集成，实现更复杂的分析。例如，VESTA 可以与 VASP、Gaussian 等计算软件结合，用于绘制电荷密度差图像、电荷分布图等。
三维结构可视化：支持多种结构模型（如球棍模型、空间填充模型、多面体模型等）。
电荷密度分布：可以计算并可视化电子密度、电荷密度差等。
等值面绘制：支持多种等值面绘制方式，便于分析电子态。
数据导入与导出：支持多种数据格式的导入和导出，方便与其他软件结合使用。
在使用 VESTA 之前，需要通过 DFT 计算软件（如 VASP、Gaussian、Quantum ESPRESSO 等）计算催化剂的电子结构。计算结果通常包括原子坐标、电子密度、电荷密度等数据。这些数据需要以 VESTA 可读的格式（如 .xyz、.cif、.vasp 等）保存。
打开 VESTA 软件，选择“File”菜单中的“Open”选项，导入计算得到的结构文件。VESTA 会自动识别文件类型，并加载相应的结构数据。

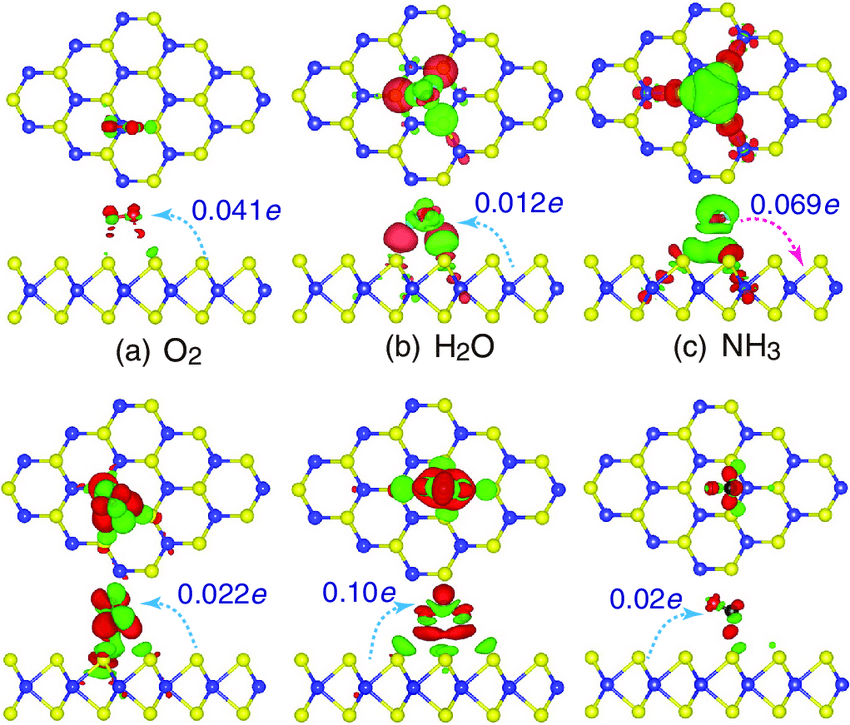

在 VESTA 中，可以通过“Analysis”菜单中的“Electron Density”选项，选择“Difference Density”功能，绘制电荷密度差图像。该图像可以显示催化剂表面的电荷分布情况，帮助研究者识别活性位点和电荷转移路径。
除了电荷密度差图像，还可以绘制电荷分布图（Charge Density Map）。通过“Analysis”菜单中的“Charge Density”选项，可以选择不同的电荷分布方式（如 Bader 电荷、 Mulliken 电荷等），并生成相应的可视化图像。
在绘制电荷分布图时，可以将结构模型与电荷分布图叠加，以便更直观地观察电荷在催化剂表面的分布情况。例如，可以通过“View”菜单中的“Layer”功能，将结构模型与电荷分布图分层显示。
最后，可以通过“File”菜单中的“Export”选项，将绘制好的图像导出为常见的图像格式（如 PNG、JPEG、PDF 等），以便在论文或报告中使用。
案例 1：Ni1−xFexOOH 合金的电荷转移过程
在一项关于 Ni1−xFexOOH 合金的催化研究中，研究人员使用 VESTA 软件绘制了催化剂表面的电荷转移图。通过 VASP 计算，他们获得了催化剂的电子结构数据，并使用 VESTA 绘制了电荷密度差图像。
结果显示，随着 Fe 含量的增加，催化剂的电荷转移能力显著增强，这表明 Fe 的掺杂可以有效提高催化剂的活性。
在另一项研究中，研究人员使用 VESTA 软件绘制了 B-Ta 双原子催化剂的电荷转移图。通过 VASP 计算，他们获得了催化剂的电子结构数据，并使用 VESTA 绘制了电荷密度差图像。

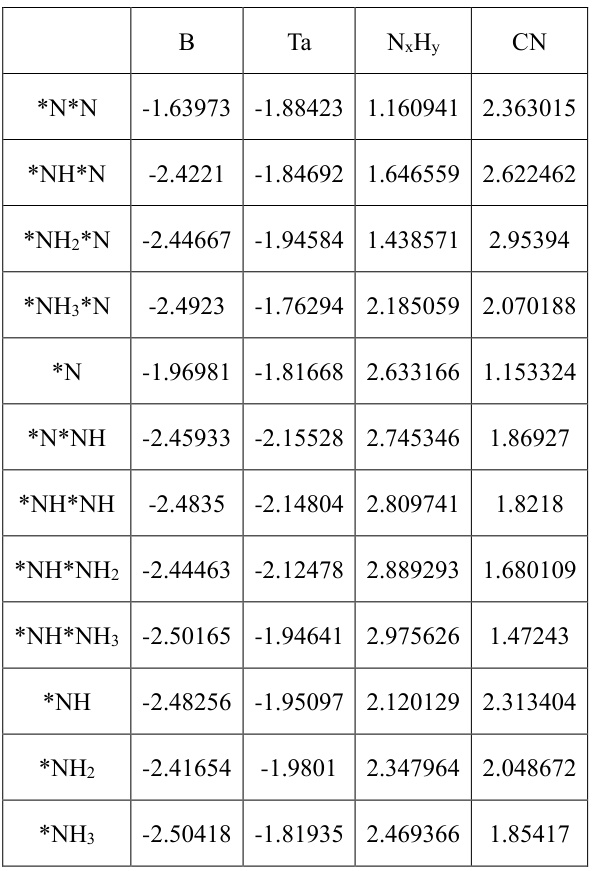

结果显示，B 和 Ta 之间的电荷转移值分别为 -1.63973 和 -1.88423，表明这两种元素在催化反应中具有协同作用。
在一项关于多酸基电荷转移配合物的研究中，研究人员使用 VESTA 软件绘制了配合物的晶体结构。

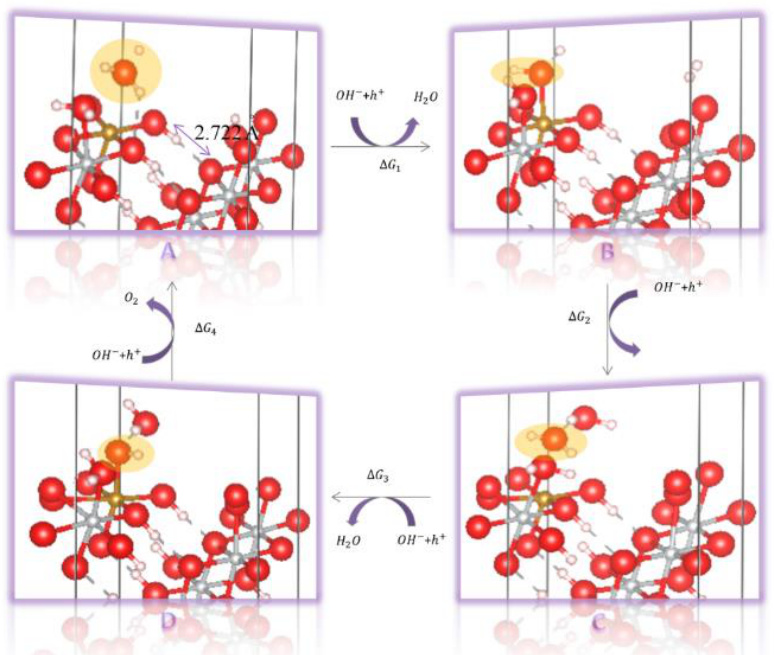

通过 X 射线单晶衍射数据，他们获得了配合物的晶体结构参数，并使用 VESTA 绘制了电荷密度分布图。结果显示，配合物具有良好的催化性能，能够有效催化甲醇的氧化反应。
通过绘制电荷转移图，研究者可以深入了解催化剂的电子结构和电荷分布情况，从而优化催化剂的设计和性能。例如：
识别活性位点：电荷密度差图像可以帮助研究者识别催化剂的活性位点，这些位点通常具有较高的电荷密度。
分析电荷转移路径：通过电荷分布图，研究者可以分析电子在催化剂表面的转移路径，从而优化反应条件。
评估催化剂稳定性：电荷分布图可以反映催化剂在反应中的稳定性，有助于评估催化剂的长期性能。
VESTA 软件是一种强大的三维可视化工具，能够帮助研究人员直观地展示催化剂的电荷转移图。
通过结合 DFT 计算和 VESTA 可视化，研究者可以深入分析催化剂的电子结构和电荷分布情况，从而优化催化剂的设计和性能。
未来，随着计算方法的不断进步，VESTA 在催化化学研究中的应用将更加广泛和深入。
