1、2：如何通过XRD测试得到的txt文本和asc、raw原始数据绘制一份精美的图谱？接下来，我将展示使用Jade分析数据、Origin绘图的详细操作，效果如图所示。
3、4：首先我们打开Jade软件，在软件左上角找到File→Patterns…，这一步是为了导入XRD测试的原始数据进行分析。在打开的界面左边找到数据保存的位置，右上角选择读取格式，可以直接点all，最后鼠标左键双击数据，即可完成导入。
5、6：导入后如图所示，可以看到测试数据图谱。软件左测可以看到同层的其他数据，左键双击即可切换，不需要重复导入。找到软件上方工具栏中的S/M图标，左键单击进行检索匹配，弹出的对话框是问是关于基线的处理，这里我不对数据做改动，点了No。
7、8、9：系统自动匹配接近测试数据的PDF卡片，我们左键双击选择误差值最小的数据即可打开对应的信息窗口，在弹出的窗口按图示操作进行PDF卡片的保存，后续操作。
10、11、12：关闭检索窗口。左键双击切换二号数据，重复之前相同的操作进行PDF的检索、保存：点击S/M按钮→No→选择匹配度高的卡片→保存
13：对于三号数据，由于是相似样品，检索匹配的PDF与二号数据相似，因此不用保存。
14：保存完毕，这里注意到保存的文本比较乱可以直接点开删除开头不需要的信息。

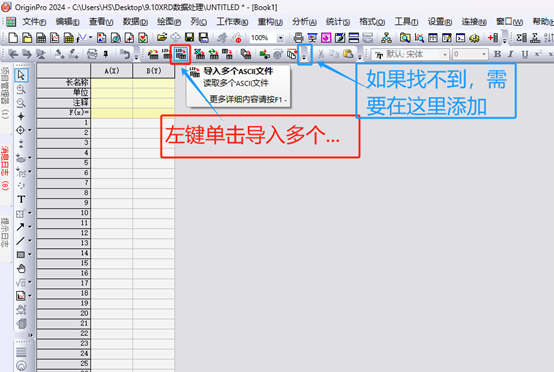

15、16、17：打开Origin导入数据，在上方工具栏点击导入多个ASCII文件，如果没有可以在图示位置添加。在打开的对话框中拖选所有数据→添加文件→确定→修改新建列→确定，即可完成导入。
18：导入的数据中有很多列不需要的信息，使用Ctrl+左键将这些无关数据选中，右键删除。
19、分别选中或使用Ctrl+左键选中，右键→设置为→X，将PDF数据中的2θ坐标设置为X轴。
20、选中XRD测试数据，在左上角工具栏中找到绘图→基础2D图→Y偏移堆积线图，左键单击绘制。
21、22：再导入PDF数据：在Graph1的左上角双击“1”，弹出的对话框中点击图层1→新建图层→右Y轴。
在图层2中加入PDF数据，并将绘图类型改为散点图。

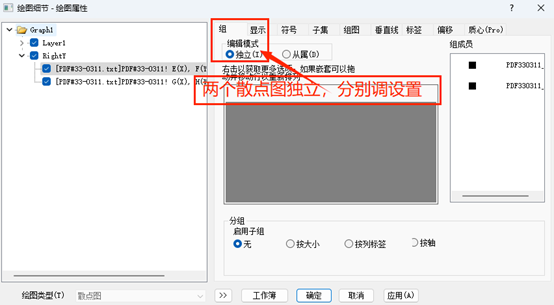

23、24、25:双击图中的散点，在弹出的对话框中将点大小设为0，再分别将垂直线的宽度和颜色修改至合适。
26、27、28、29 再设置图层1中的Y堆积图，首先将图层1堆叠-偏移中的单独勾上，这一步是为了之后可以调整曲线的位置。之后将三条曲线独立出来，分别调整颜色、粗细的参数，设置好后效果如上图。
30、31：设置好后可以左键对曲线的位置进行拖动。在此基础上，修改坐标轴、刻度、背景颜色，使图像整体比较均匀、美观，调整后效果如图所示。
32、33、34：最后再对文本进行一些删改，即可得到上图效果图。此外还可以将两个PDF的垂直线图分开，感兴趣的小伙伴可以自行研究一下~
