什么是Tafel斜率？

在电化学领域，Tafel斜率是一个关键参数，用于描述电极反应的动力学特性。它在腐蚀研究、电极设计以及电化学反应机理的探讨中发挥着至关重要的作用。

塔菲尔（Tafel）斜率是电化学领域衡量电极反应动力学特性的核心参数，其定义可追溯至1905年瑞士化学家Julius Tafel对氢气阴极析出过程的研究。通过实验发现，电极过电位（η）与电流密度（i）的对数呈线性关系，即经验公式：

其中，a是Tafel常数；b是Tafel斜率，单位为mV·dec^-1，它反映了电流密度变化一个数量级时过电位的变化量—这里可以看出Tafel斜率当然是越小越好，电流升高10倍，需要的过电位越小，能耗就越低。这一发现首次为电极动力学提供了定量描述工具，并成为后续电化学理论发展的基石。

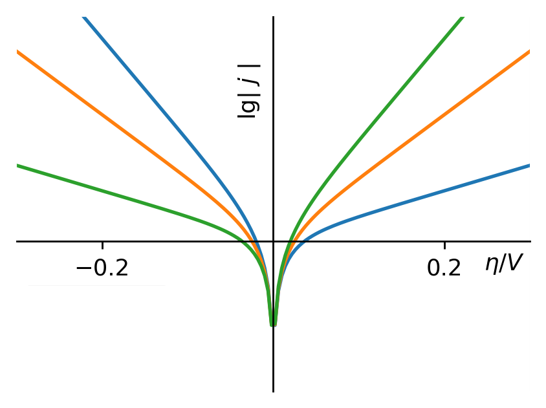

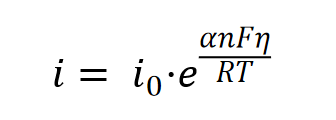

塔菲尔方程的微观基础源于Butler-Volmer方程。当电极反应的过电位较大（通常超过52 mV）时，反向反应速率可忽略，方程简化为单向动力学形式：

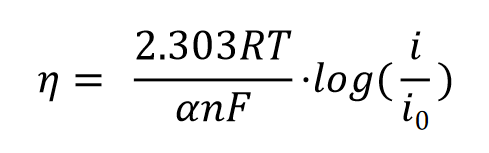

取对数后得到：

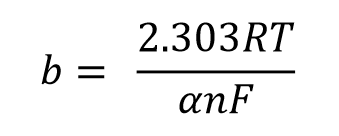

其中，α为电荷转移系数，n为反应电子数，i₀为交换电流密度。由此可得Tafel斜率表达式：

在298 K下，当α=0.5且n=1时，理论斜率为118 mV·dec^-1。这一关系揭示了斜率与反应活化能及电子转移步骤的内在联系，成为解析反应机理的关键。

Tafel方程的线性关系通常在电极反应的活化控制区（也称为Tafel区）内成立。在这个区域内，反应速率主要受电极表面的活化能控制。

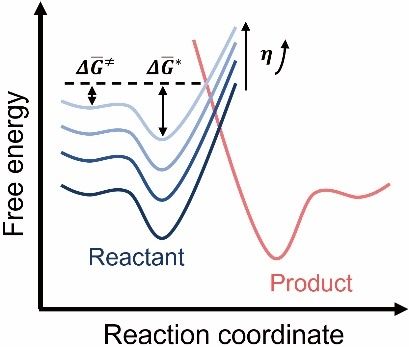

Tafel斜率的大小与反应的活化能、电极材料的性质以及电解质的组成密切相关。较小的Tafel斜率通常意味着反应具有较低的活化能，反应速率对过电位的变化更为敏感。

Tafel斜率的测定通常通过电化学极化曲线的测量来实现。极化曲线是电流密度与电极电位之间的关系曲线，可以通过线性极化法（LSV）、循环伏安法（CV）或动电位极化法等电化学测试技术获得。

在测定过程中，电极电位从开路电位开始逐渐变化，同时记录电流密度的变化。在获得极化曲线后，需要对曲线进行分析以提取Tafel斜率—极化曲线在低电流密度区域呈现出线性关系，这部分曲线被称为Tafel区。

https://doi.org/10.1021/acssuschemeng.7b04173

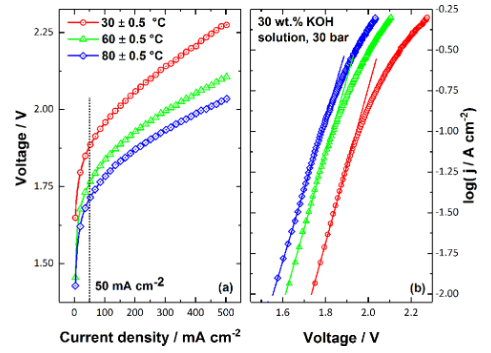

例如可通过LSV数据转变得到Tafel图像—塔菲尔斜率的测量主要依赖极化曲线的半对数转换。

具体步骤包括：

①在稳定开路电位后，以低速扫描（如1 mV·s^-1）获取LSV曲线；

②选取强极化区的线性段（通常η大于52 mV），将电流密度取对数后与过电位作图；

③通过线性拟合计算斜率值，并外推至η=0获得交换电流密度i₀—电极极化程度（过电位η）的内因是交换电流密度的大小，交换电流密度大，则对于一个电极反应而言所需的推动力（外电流密度）小，反之，交换电流密度小，则对于一个电极反应而言所需的推动力（外电流密度）大。

需要注意的是，Tafel区的范围可能因电极反应和实验条件的不同而有所变化，实验误差通常来自欧姆降和表面钝化，因此在分析极化曲线时需要仔细选择拟合区间。

Tafel斜率是评估材料耐腐蚀性能的重要参数。通过测量金属在腐蚀介质中的极化曲线，可以得到阳极和阴极Tafel斜率。

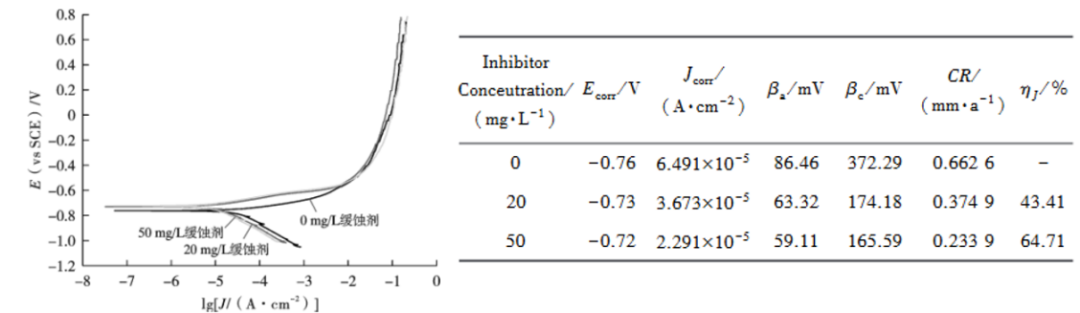

阳极Tafel斜率反映了金属溶解反应的动力学特性，而阴极Tafel斜率则与阴极反应（如析氢反应或氧还原反应或）的动力学相关。在L80-3Cr钢腐蚀研究中，添加缓蚀剂后，阳极斜率从86.46 mV·dec^-1降至59.11 mV·dec^-1，表明缓蚀膜有效抑制了阳极溶解。

阴极Tafel斜率从372.29 mV·dec^-1减小到165.59 mV·dec^-1，这一显著变化表明缓蚀剂对阴极腐蚀动力学过程产生了显著影响。

Tafel斜率的减小意味着阴极反应的活化能降低，反应速率对过电位的依赖性减弱。这通常表明缓蚀剂通过在电极表面形成一层保护膜，改变了电极反应的路径或阻碍了反应物的传输，从而抑制了腐蚀反应的进行。

https://doi.org/10.16577/j.issn.1001-1560.2023.0080

此外，Tafel斜率还可以用于预测腐蚀速率。根据Tafel方程，腐蚀电流密度（i_corr）可以通过极化曲线的外推得到，而腐蚀速率与腐蚀电流密度成正比。

因此，通过测定Tafel斜率和腐蚀电流密度，可以对材料在特定环境下的腐蚀速率进行定量评估，为材料的选择和防护措施的设计提供依据。

对于电催化反应，如析氢反应（HER）、氧还原反应（ORR）和二氧化碳还原反应（CO₂RR），Tafel斜率可以反映催化剂的活性和反应动力学。较低的Tafel斜率通常意味着催化剂具有较高的活性，能够更有效地促进电极反应的进行。

下图展示了MoC_x电催化剂和作为参考的Pt/C催化剂在不同环境中的代表性极化曲线和Tafel图。

Pt/C催化剂在酸性电解液中展现出卓越的催化活性，起始电位约为0 V；MoC_x电催化剂也显示出较小的起始电位（约为–25 mV—从Tafel图的低电流密度区域估算得出）。

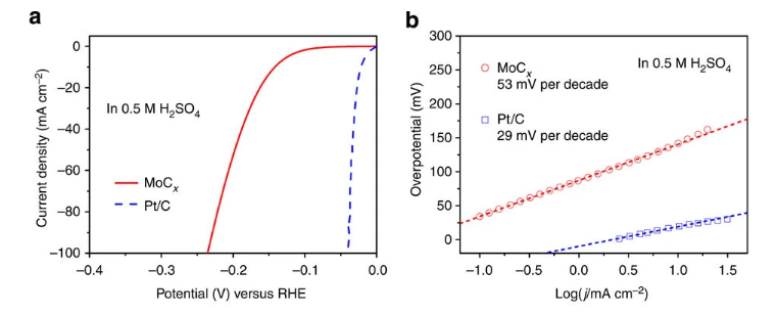

随着极化电位施加，阴极电流迅速增加。图b中的Tafel图显示，MoC_x纳米八面体的Tafel斜率为53 mV·dec^-1，高于Pt/C催化剂的29 mV·dec^-1。通过外推Tafel图，可以计算出MoC_x纳米八面体的交换电流密度为0.023 mA cm^-2。

https://doi.org/10.1038/ncomms7512

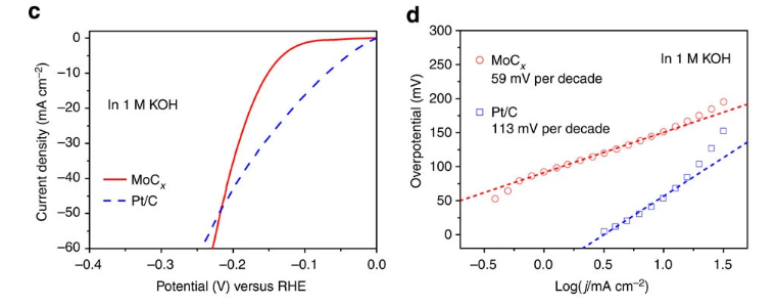

图c、d展示了MoC_x纳米八面体和Pt/C在碱性条件下的电催化特性。尽管与MoC_x纳米八面体的约80 mV相比，Pt/C催化剂的起始电位接近0 V。但在过电位≥220 mV时，MoC_x电催化剂的阴极电流迅速上升，超过了Pt/C催化剂。

MoC_x纳米八面体的Tafel斜率（59 mV·dec^-1）小于Pt/C催化剂（113 mV·dec^-1），并且交换电流密度约为0.029 mA cm^-2。

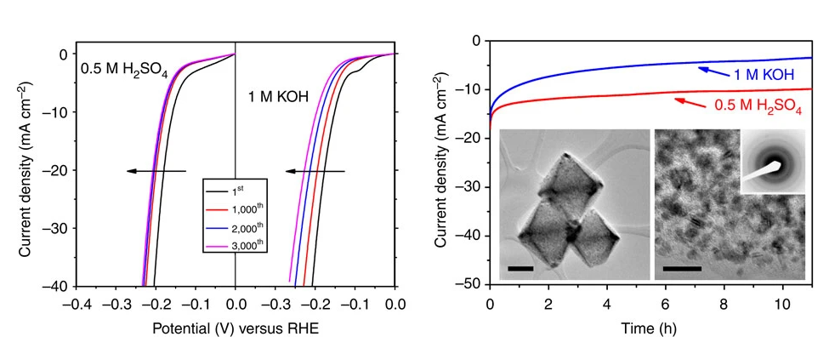

上述比较是基于相同质量负载的催化剂，这更好地反映了它们在实际应用中的性能，并可以直接转化为它们的相对质量活性。

具体来说，Pt/C催化剂在酸性介质中具有压倒性的优势；而在碱性介质中，MoC_x纳米八面体的活性在高过电位时接近Pt/C催化剂，展示了其卓越的电催化析氢活性。

在开发新型电极材料和催化剂时，通过测定Tafel斜率可以快速评估其性能，并指导材料的优化和改进。理想的催化剂应具有较小的Tafel斜率，以实现高效的氢气生成。

通过对比不同催化剂的Tafel斜率，可以筛选出具有优异性能的催化剂，从而提高电极的效率和稳定性。此外，Tafel斜率还可以用于研究电极表面结构、组成和修饰对反应动力学的影响，为电极的设计和优化提供理论支持。

Tafel斜率在电化学反应机理的研究中也具有重要意义。通过分析Tafel斜率的变化，可以推断反应的速率控制步骤和反应机理。

在某些电化学反应中，Tafel斜率可能会随着电极电位的变化而发生改变，这表明反应的速率控制步骤可能发生了变化。通过进一步的实验和理论分析，可以揭示反应的详细机理，为电化学反应的理解和调控提供基础。

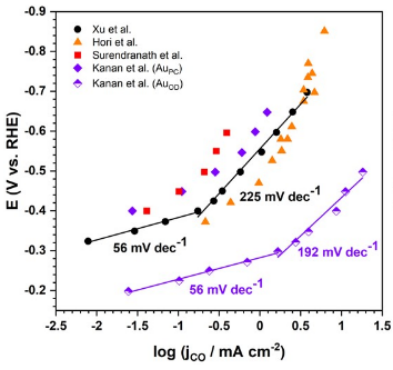

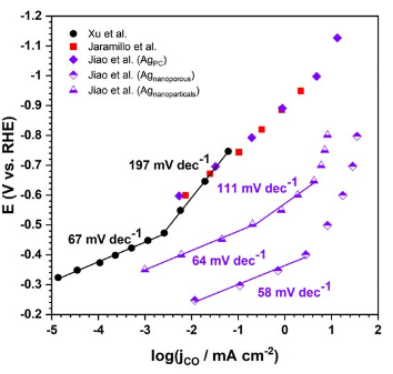

下图展示了在Au电极和Ag电极上进行的CO₂RR的代表性Tafel斜率。在Au电极上，Tafel斜率表现出对电极电势的高度依赖性。在较低过电势时（小于−0.4 V），Tafel斜率始终保持在60 mV·dec^-1；而在较高的过电势下，Tafel斜率大于120 mV·dec^-1。

https://doi.org/10.1021/acscatal.8b02181

这表明随着过电势的增加，反应的决速步骤（RDS）可能从反应过程中的某一步转移到了另一步，从而导致Tafel斜率的变化。这种变化可能是由于在较高过电势下，反应路径中的某些步骤变得更加关键，或者是因为传质限制开始影响反应速率。

在Ag电极上，CO₂RR的Tafel斜率也表现出类似的变化趋势。这表明在Au和Ag电极上，CO₂RR的动力学行为具有相似性，但具体数值上的差异反映了两种金属电极在催化CO₂还原反应时的内在差异。

这种Tafel斜率随电极电势变化的现象也提示我们在分析电催化反应时，不能简单地假设Tafel斜率在整个电势范围内保持恒定。相反，需要考虑电极电势对反应路径和决速步骤的影响，以及可能存在的传质限制等因素。

https://doi.org/10.3866/PKU.WHXB202210025

此外，Tafel斜率还可以用于研究反应的活化能。根据Arrhenius方程，反应的活化能可以通过测量不同温度下的Tafel斜率来计算。通过分析活化能的变化，可以深入了解反应的动力学特性，为电化学反应的优化和调控提供理论依据。

Tafel斜率是电化学动力学中一个非常重要的参数，通过测定Tafel斜率，可以评估材料的耐腐蚀性能、优化电极设计以及揭示电化学反应的机理。

在实际应用中，Tafel斜率的测定需要结合具体的电极反应和实验条件，通过精确的实验和合理的数据分析来实现。

随着材料与技术的不断发展和创新，Tafel斜率将在电化学研究和应用中发挥更加重要的作用，为材料科学和能源技术的发展提供有力支持。
